MXL XL L H XH XXH T5 T10 T20 P3M P5M P8M P14M P20M S4.5M S8M S14M

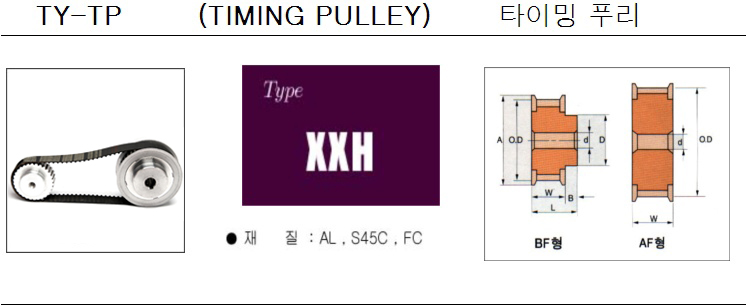

TY-TP-XH  (31.754)
치 형상 P.D O.D A B D d 벨트폭(76.2) 벨트폭(101.6) 벨트폭(25.4)
수 　 　 　 　 　 　 min max 호칭번호 L W 호칭번호 L W 호칭번호 L W
12 A.B(F) 121.28 118.23 140 25 90 20 55 12XXH300 121 96 12XXH400 148 123 12XXH500 175 150
13 A.B(F) 131.38 128.33 150 25 100 25 70 13XXH300 121 96 13XXH400 148 123 13XXH500 175 150
14 A.B(F) 141.49 138.44 160 25 100 25 70 14XXH300 121 96 14XXH400 148 123 14XXH500 175 150
15 A.B(F) 151.60 148.55 171 25 110 30 75 15XXH300 121 96 15XXH400 148 123 15XXH500 175 150
16 A.B(F) 161.70 158.65 181 25 120 30 75 16XXH300 121 96 16XXH400 148 123 16XXH500 175 150
17 A.B(F) 171.81 168.76 191 25 120 30 75 17XXH300 121 96 17XXH400 148 123 17XXH500 175 150
18 A.B(F) 181.91 178.97 201 25 120 30 75 18XXH300 121 96 18XXH400 148 123 18XXH500 175 150
19 A.B(F) 192.02 188.97 211 25 140 30 75 19XXH300 121 96 19XXH400 148 123 19XXH500 175 150
20 A.B(F) 202.13 199.08 221 25 140 35 90 20XXH300 121 96 20XXH400 148 123 20XXH500 175 150
21 A.B(F) 212.23 209.18 - 25 160 35 90 21XXH300 121 96 21XXH400 148 123 21XXH500 175 150
22 A.B(F) 222.34 219.29 - 25 160 45 110 22XXH300 121 96 22XXH400 148 123 22XXH500 175 150
23 A.B(F) 232.45 229.40 - 25 160 45 110 23XXH300 121 96 23XXH400 148 123 23XXH500 175 150
24 A.B(F) 242.55 239.50 - 25 160 45 110 24XXH300 121 96 24XXH400 148 123 24XXH500 175 150
25 A.B(F) 252.66 249.61 - 30 160 45 110 25XXH300 126 96 25XXH400 153 123 25XXH500 180 150
26 A.B(F) 262.76 259.72 - 30 160 45 110 26XXH300 126 96 26XXH400 153 123 26XXH500 180 150
27 A.B(F) 272.87 269.82 - 30 160 45 110 27XXH300 126 96 27XXH400 153 123 27XXH500 180 150
28 A.B(F) 282.98 279.93 - 30 160 45 110 28XXH300 126 96 28XXH400 153 123 28XXH500 180 150
29 A.B(F) 293.08 290.03 - 30 160 45 110 29XXH300 126 96 29XXH400 153 123 29XXH500 180 150
30 A.B(F) 303.19 300.14 - 30 170 45 115 30XXH300 126 96 30XXH400 153 123 30XXH500 180 150
32 A.B(F) 323.40 320.35 - 30 170 45 115 32XXH300 126 96 32XXH400 153 123 32XXH500 180 150
34 A.B(F) 343.62 340.57 - 30 175 45 120 34XXH300 126 96 34XXH400 153 123 34XXH500 180 150
35 A.B(F) 353.72 350.67 - 30 175 45 120 35XXH300 126 96 35XXH400 153 123 35XXH500 180 150
36 A.B(F) 363.83 360.78 - 30 175 45 120 36XXH300 126 96 36XXH400 153 123 36XXH500 180 150
38 A.B(F) 384.04 380.99 - 30 175 45 120 38XXH300 126 96 38XXH400 153 123 38XXH500 180 150
40 A.B(F) 404.25 401.21 - 30 185 50 130 40XXH300 126 96 40XXH400 153 123 40XXH500 180 150
42 A.W 424.47 421.42 - 35 185 50 130 42XXH300 131 96 42XXH400 158 123 42XXH500 185 150
44 A.W 444.68 441.63 - 35 185 50 130 44XXH300 131 96 44XXH400 158 123 44XXH500 185 150
45 A.W 454.79 451.74 - 35 185 50 130 45XXH300 131 96 45XXH400 158 123 45XXH500 185 150
46 A.W 464.89 461.84 - 35 185 50 130 46XXH300 131 96 46XXH400 158 123 46XXH500 185 150
48 A.W 485.10 482.06 - 35 190 50 135 48XXH300 131 96 48XXH400 158 123 48XXH500 185 150
50 A.W 505.32 502.27 - 35 190 50 135 50XXH300 131 96 50XXH400 158 123 50XXH500 185 150
60 A.W 606.38 603.33 - 35 200 55 140 60XXH300 131 96 60XXH400 158 123 60XXH500 185 150
72 A.W 727.66 724.61 - 35 210 60 150 72XXH300 131 96 72XXH400 158 123 72XXH500 185 150
84 A.W 848.93 845.88 - 35 220 70 160 84XXH300 131 96 84XXH400 158 123 84XXH500 185 150
96 A.W 970.21 967.16 - 35 220 70 160 96XXH300 131 96 96XXH400 158 123 96XXH500 185 150
120 A.W 1212.76 1209.71 - 35 220 70 160 120XXH300 131 96 120XXH400 158 123 120XXH500 185 150
