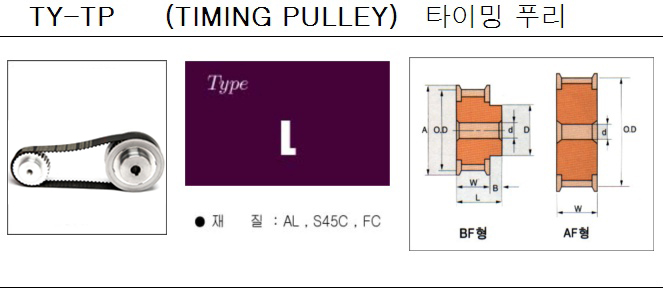

TY-TP-L  (9.525)
치 형상 P.D O.D A B D d 벨트폭(12.7) 벨트폭(19.05) 벨트폭(25.4)
수 　 　 　 　 　 　 min max 호칭번호 L W 호칭번호 L W 호칭번호 L W
12 A.B(F) 36.38 35.62 42 14 25 8 18 12L050 33 19 12L075 40 26 12L100 47 33
13 A.B(F) 39.41 38.65 45 14 25 10 20 13L050 33 19 13L075 40 26 13L100 47 33
14 A.B(F) 42.44 41.68 48 14 30 10 20 14L050 33 19 14L075 40 26 14L100 47 33
15 A.B(F) 45.48 44.72 51 14 32 12 22 15L050 33 19 15L075 40 26 15L100 47 33
16 A.B(F) 48.51 47.75 54 14 34 12 22 16L050 33 19 16L075 40 26 16L100 47 33
17 A.B(F) 51.54 50.78 57 14 35 12 22 17L050 33 19 17L075 40 26 17L100 47 33
18 A.B(F) 54.57 53.81 60 14 36 12 24 18L050 33 19 18L075 40 26 18L100 47 33
19 A.B(F) 57.60 56.84 63 14 38 12 24 19L050 33 19 19L075 40 26 19L100 47 33
20 A.B(F) 60.64 59.88 66 14 40 12 26 20L050 33 19 20L075 40 26 20L100 47 33
21 A.B(F) 63.67 62.91 69 14 42 12 26 21L050 33 19 21L075 40 26 21L100 47 33
22 A.B(F) 66.70 65.94 72 14 44 12 28 22L050 33 19 22L075 40 26 22L100 47 33
23 A.B(F) 69.73 68.97 75 14 44 12 28 23L050 33 19 23L075 40 26 23L100 47 33
24 A.B(F) 72.76 72.00 78 14 44 12 28 24L050 33 19 24L075 40 26 24L100 47 33
25 A.B(F) 75.80 75.04 81 14 44 12 28 25L050 33 19 25L075 40 26 25L100 47 33
26 A.B(F) 78.83 78.07 84 14 44 12 28 26L050 33 19 26L075 40 26 26L100 47 33
27 A.B(F) 81.86 81.10 87 14 50 12 30 27L050 33 19 27L075 40 26 27L100 47 33
28 A.B(F) 84.89 84.13 90 14 50 12 30 28L050 33 19 28L075 40 26 28L100 47 33
29 A.B(F) 87.92 87.16 93 14 50 12 30 29L050 33 19 29L075 40 26 29L100 47 33
30 A.B(F) 90.96 90.20 96 14 50 12 30 30L050 33 19 30L075 40 26 30L100 47 33
32 A.B(F) 97.02 96.23 - 14 50 12 30 32L050 33 19 32L075 40 26 32L100 47 33
34 A.B(F) 103.08 102.32 - 14 56 16 32 34L050 33 19 34L075 40 26 34L100 47 33
35 A.B(F) 106.11 105.35 - 14 56 16 32 35L050 33 19 35L075 40 26 35L100 47 33
36 A.B(F) 109.15 108.39 - 14 60 16 32 36L050 33 19 36L075 40 26 36L100 47 33
38 A.B(F) 115.21 114.45 - 14 60 16 34 38L050 33 19 38L075 40 26 38L100 47 33
40 A.B(F) 121.27 120.51 - 14 60 16 34 40L050 33 19 40L075 40 26 40L100 47 33
42 A.W 127.34 126.58 - 16 65 16 34 42L050 33 19 42L075 42 26 42L100 49 33
44 A.W 133.40 132.64 - 16 65 16 34 44L050 35 19 44L075 42 26 44L100 49 33
45 A.W 136.43 135.67 - 16 65 16 34 45L050 35 19 45L075 42 26 45L100 49 33
46 A.W 139.47 138.71 - 16 65 16 34 46L050 35 19 46L075 42 26 46L100 49 33
48 A.W 145.53 144.77 - 16 65 16 34 48L050 35 19 48L075 42 26 48L100 49 33
50 A.W 151.59 150.83 - 16 65 16 34 50L050 35 19 50L075 42 26 50L100 49 33
60 A.W 181.91 181.15 - 16 65 16 34 60L050 35 19 60L075 42 26 60L100 49 33
72 A.W 218.29 217.53 - 16 65 16 34 72L050 35 19 72L075 42 26 72L100 49 33
84 A.W 254.68 253.92 - 16 65 16 34 84L050 35 19 84L075 42 26 84L100 49 33
96 A.W 291.06 290.30 - 16 65 20 40 96L050 35 19 96L075 42 26 96L100 49 33
120 A.W 363.83 363.08 - 16 65 20 40 120L050 35 19 120L075 42 26 120L100 49 33
