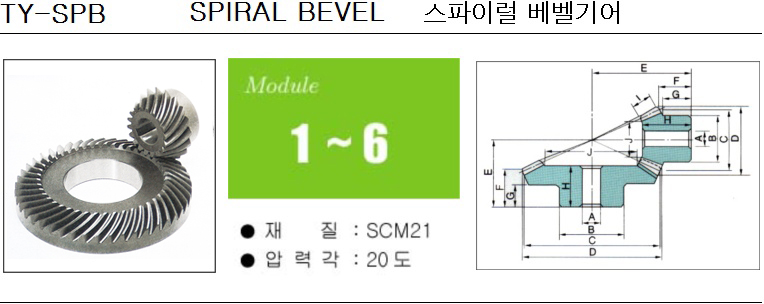

TY-SPB  스파이럴베벨기어            속 비 : 1.5 / 1    비틀림 각 : 35도   치수 : 30 . 20

상품 기호

 모듀율 치수 내경 보수외경 피치원외경 치선원외경 조립거리 치선길이 보수길이 내경길이 치폭 (현)중량
M Z A   H7 B C D E F G H I kgf

SPB-1       -3020R

 1 30 10 22 30 30.7 22 12.53 9 14 5.5 (B)0.043

SPB-1       -2030L

 20 8 16.95 20 21.8 25 10.6 9 14 (B)0.020

SPB-1.5    -3020R

 1.5 30 12 32 45 46.06 30 15.8 11 18 8.5 (B)0.012

SPB-1.5    -2030L

 20 10 26 30 32.67 35 13.4 11.18 19 (B)0.07

SPB-2       -3020R

 2 30 12 40 60 61.4 40 21 15 23 11 (B)0.27

SPB-2       -2030L

 20 10 35 40 43.5 45 16.2 13.36 22 (B)0.15

SPB-2.5    -3020R

 2.5 30 15 45 75 76.7 50 16.12 18 30 15 (B)0.55

SPB-2.5    -2030L

 20 12 40 50 54.4 55 19 14.2 28 (B)0.52

SPB-3       -3020R

 3 30 15 50 90 92.1 55 26.6 17 31 17 (B)1.10

SPB-3       -2030L

 20 15 45 60 65.3 70 26.8 20 37 (B)1.49

SPB-4       -3020R

 4 30 20 70 120 122.3 75 37.1 25 40 20 (B)2.00

SPB-4       -2030L

 20 20 60 80 87.1 90 17.4 8.3 28 (B)1.10

SPB-5       -3020R

 5 30 15 90 150 153.5 90 42.6 24 50 30 (B)4.40

SPB-5       -2030L

 20 20 80 100 108.9 110 38 28.5 56 (B)2.50

SPB-6       -3020R

 6 30 30 120 180 184.2 114 57.2 30 65 34 (B)5.80

SPB-6       -2030L

 20 20 82 120 130.7 138.5 52.1 36 72 (B)4.40






















TY-SPB  스파이럴베벨기어            속 비 : 2 / 1    비틀림 각 : 35도   치수 : 36 . 18

상품 기호

 모듀율 치수 내경 보수외경 피치원외경 치선원외경 조립거리 치선길이 보수길이 내경길이 치폭 (현)중량
M Z A   H7 B C D E F G H I kgf

SPB-1       -3618R

 1 36 8 25 36 36.5 22 13.5 7.5 14 6 (B)0.40

SPB-1       -1836L

 18 7 16 18 20 28 10.5 9.5 14 (B)0.15

SPB-2.5    -3618R

 2.5 36 15 55 90 31.2 43 21.7 13 24 16 (B)0.75

SPB-2.5    -1836L

 18 12 38 45 50.1 64 20.3 17.3 32 (B)0.30

SPB-3       -3618R

 3 36 20 60 108 109.5 52 26.5 17 30 20 (B)2.70

SPB-3       -1836L

 18 16 46 54 60.1 75 22.5 19 37 (B)1.50

SPB-4       -3618R

 4 36 25 90 144 146 72 38 25 42 26 (B)5.00

SPB-4       -1836L

 18 20 60 72 80.2 100 30 25 48 (B)2.00

SPB-5       -3618R

 5 36 30 120 180 182.5 100 57.5 30 60 33 (B)7.90

SPB-5       -1836L

 18 20 70.4 90 100.2 135 47.55 40 70 (B)4.10

SPB-6       -3618R

 6 36 40 150 216 219 118 67 35 72 40 (B)5.80

SPB-6       -1836L

 18 20 68 108 120.3 158 53.1 40 80 (B)4.40





















TY-SPB  스파이럴베벨기어            속 비 : 2 / 1    비틀림 각 : 35도   치수 : 40 . 20

상품 기호

 모듀율 치수 내경 보수외경 피치원외경 치선원외경 조립거리 치선길이 보수길이 내경길이 치폭 (현)중량
M Z A   H7 B C D E F G H I kgf

SPB-1       -4020R

 1 40 8 25 40 40.5 22 12.5 8 12 6 (B)0.06

SPB-1       -2040L

 20 6 16 20 22 28 8.5 7 12 (B)0.02

SPB-1.5    -4020R

 1.5 40 10 38 60 60.75 35 20.6 15 22 10 (B)0.25

SPB-1.5    -2040L

 20 8 25 30 33 46 16.7 14.8 24 (B)0.07

SPB-2       -4020R

 2 40 12 40 80 81 45 25.8 18 27 15 (B)0.50

SPB-2       -2040L

 20 12 32 40 44.1 60 21 18 32 (B)0.19

SPB-2.5    -4020R

 2.5 40 15 50 100 101.2 55 31.1 20 34 20 (B)1.10

SPB-2.5    -2040L

 20 12 40 50 55.1 75 26.3 22.5 40 (B)0.40

SPB-3       -4020R

 3 40 20 65 120 121.5 60 31.5 21 35 20 (B)1.60

SPB-3       -2040L

 20 10 53 60 66.1 80 21.5 18.3 36.5 (B)0.70

SPB-4       -4020R

 4 40 30 100 160 162 80 42 28 45 28 (B)3.30

SPB-4       -2040L

 20 20 60 80 88.2 120 42 35 62 (B)1.50

SPB-5       -4020R

 5 40 25 120 200 202.5 90 42.5 26 50 30 (B)6.00

SPB-5       -2040L

 20 20 80 100 110.2 140 42.5 35 63 (B)2.90

SPB-6       -4020R

 6 40 40 150 240 243 130 73 40 80 40 (B)8.60

SPB-6       -2040L

 20 30 100 120 132.3 155 38 30 66 (B)3.60





















TY-SPB  스파이럴베벨기어            속 비 : 2 / 1    비틀림 각 : 35도   치수 : 30 . 15

상품 기호

 모듀율 치수 내경 보수외경 피치원외경 치선원외경 조립거리 치선길이 보수길이 내경길이 치폭 (현)중량
M Z A   H7 B C D E F G H I kgf

SPB-1       -3015R

 1 30 10 20 30 30.5 20 13 8 12 5 (B)0.03

SPB-1       -1530L

 15 8 11 15 17 25 10.5 9 14 (B)0.013

SPB-1.5    -3015R

 1.5 30 8 20 45 45.75 25 14.1 9 15 6 (B)0.06

SPB-1.5    -1530L

 15 6 16.5 22.5 25.65 35 13.3 11 17 (B)0.03

SPB-2       -3015R

 2 30 10 30 60 61 35 21 13 21 10 (B)0.20

SPB-2       -1530L

 15 8 22 30 34.1 40 11 8 18 (B)0.06

SPB-2.5    -3015R

 2.5 30 10 40 75 76.2 40 22.5 15 24 12 (B)0.04

SPB-2.5    -1530L

 15 10 28 37.5 42.6 60 23.8 20.15 32 (B)0.15

SPB-3       -3015R

 3 30 13 50 90 91.5 50 29 20 30 15 (B)0.80

SPB-3       -1530L

 15 10 35 45 51.1 70 26.5 22.5 35 (B)0.30

SPB-4       -3015R

 4 30 20 80 120 122 65 37 25 40 25 (B)1.60

SPB-4       -1530L

 15 16 52 60 68.2 85 27 22.9 46 (B)0.07

SPB-5       -3015R

 5 30 25 90 150 152.5 80 45 25 50 30 (B)2.70

SPB-5       -1530L

 15 20 65 75 85.2 110 37.6 31.3 59 (B)1.30

SPB-6       -3015R

 6 30 30 100 180 183 90 48 28 52 35 (B)4.80

SPB-6       -1530L

 15 20 75 90 102.3 125 38.1 31.27 63 (B)1.80





















TY-SPB  스파이럴베벨기어            속 비 : 2.5 / 1    비틀림 각 : 35도   치수 : 45 . 18

상품 기호

 모듀율 치수 내경 보수외경 피치원외경 치선원외경 조립거리 치선길이 보수길이 내경길이 치폭 (현)중량
M Z A   H7 B C D E F G H I kgf

SPB-1       -4518R

 1 45 10 25 45 45.5 23 14.5 10 15 7 (B)0.11

SPB-1       -1845L

 18 8 15 18 20.2 32 9.93 8.9 15.5 (B)0.02

SPB-1.5    -4518R

 1.5 45 12 35 67.5 68.08 30 17.23 10 18 11 (B)0.17

SPB-1.5    -1845L

 18 10 23 27 30.3 45 11.9 10.46 21 (B)0.04

SPB-2       -4518R

 2 45 12 48 90 90.8 40 23 15 25 14 (B)0.66

SPB-2       -1845L

 18 10 32 36 40.4 60 15.86 14.2 27.5 (B)0.16

SPB-2.5    -4518R

 2.5 45 15 55 112.5 113.4 50 28.7 18 31 18 (B)1.27

SPB-2.5    -1845L

 18 10 40 45 50.4 72 16.76 14.76 31.5 (B)0.29

SPB-3       -4518R

 3 45 20 65 135 136.1 60 34.5 22 37 21 (B)2.05

SPB-3       -1845L

 18 16 48 54 60.5 78 11.8 8.5 28 (B)0.45

SPB-4       -4518R

 4 45 30 100 180 181.5 80 45.9 24 44 30 (B)4.80

SPB-4       -1845L

 18 20 62 72 80.76 110 21.7 18 46 (B)1.00

SPB-5       -4518R

 5 45 30 150 225 226.96 90 47.4 28 51 36 (B)8.70

SPB-5       -1845L

 18 20 80 90 100.9 135 24.7 20.5 53 (B)2.00

SPB-6       -4518R

 6 45 40 160 270 272.3 120 68.9 35 70 43 (B)10.50

SPB-6       -1845L

 18 20 85 108 121.1 175 42.6 35.5 76 (B)2.70





















TY-SPB  스파이럴베벨기어            속 비 : 3 / 1    비틀림 각 : 35도   치수 : 45 . 15

상품 기호

 모듀율 치수 내경 보수외경 피치원외경 치선원외경 조립거리 치선길이 보수길이 내경길이 치폭 (현)중량
M Z A   H7 B C D E F G H I kgf

SPB-1       -4515R

 1 45 8 25 45 45.3 20 13 9 13 7 (B)0.18

SPB-1       -1545L

 15 8 13 15 18.7 30 7.9 7.2 14 (B)0.05

SPB-1.5    -4515R

 1.5 45 10 35 67.5 68 30 19.47 13 20 10 (B)0.35

SPB-1.5    -1545L

 15 8 19 22.5 25.9 45 11.8 10.67 20 (B)0.08

SPB-2       -4515R

 2 45 12 40 90 90.6 40 25.9 17 26 15 (B)0.70

SPB-2       -1545L

 15 10 24 30 34.5 60 15.8 4 29 (B)0.16

SPB-2.5    -4515R

 2.5 45 15 55 112.5 113.3 45 27.4 18 28 17 (B)1.27

SPB-2.5    -1545L

 15 12 32 37.5 42.8 70 14.4 12.6 29 (B)0.20

SPB-3       -4515R

 3 45 20 65 135 135.9 55 33.75 22 35 22 (B)2.00

SPB-3       -1545L

 15 15 38 45 51.8 75 8.6 6.4 26.4 (B)0.35

SPB-4       -4515R

 4

　

 45 30 100 180 181.2 70 41.9 24 45 30 (B)4.00

SPB-4       -1545L

 15 15 50 60 69.1 115 26.5 23 52 (B)0.70

SPB-5       -4515R

 5 45 30 120 225 226.6 75 39.9 20 44 36 (B)6.00

SPB-5       -1545L

 15 20 60 75 86.3 145 34.4 30 65 (B)1.40

SPB-6       -4515R

 6 45 40 160 270 271.9 115 72.87 35 75 42 (B)8.50

SPB-6       -1545L

 15 20 75 90 103.5 175 42.3 37.6 75 (B)2.00





















TY-SPB  스파이럴베벨기어            속 비 : 4 / 1    비틀림 각 : 35도   치수 : 60 . 15

상품 기호

 모듀율 치수 내경 보수외경 피치원외경 치선원외경 조립거리 치선길이 보수길이 내경길이 치폭 (현)중량
M Z A   H7 B C D E F G H I kgf

SPB-1       -6015R

 1 60 10 40 60 60.23 25 18 8 15 8 (B)0.40

SPB-1       -1560L

 15 6 12 15 17.36 40 10.3 9.63 17 (B)0.02

SPB-1.5    -6015R

 1.5 60 10 60 90 90.35 30 19.45 10 18 12 (B)0.62

SPB-1.5    -1560L

 15 8 19 22.5 26.04 65 10.2 9.32 20.5 (B)0.04

SPB-2       -6015R

 2 60 20 70 120 120.5 40 25.94 12 22 16 (B)1.30

SPB-2       -1560L

 15 13 24 30 24.7 75 15.6 14.26 29.5 (B)0.10

SPB-2.5    -6015R

 2.5 60 20 80 150 150.6 50 32.42 18 28 20 (B)2.50

SPB-2.5    -1560L

 15 10 30 37.5 43.4 92 17.74 16.06 35 (B)0.20

SPB-3       -6015R

 3 60 30 90 180 180.7 60 37.85 20 35 24 (B)4.20

SPB-3       -1560L

 15 15 40 45 52.07 108 18.7 17.17 40 (B)0.35

SPB-4       -6015R

 4 60 30 110 240 240.94 75 46.9 25 42 30 (B)6.00

SPB-4       -1560L

 15 15 50 60 64.43 142 23.18 20.75 49 (B)0.90

SPB-5       -6015R

 5 60 40 140 300 301.17 88 52.85 25 50 39 (B)9.00

SPB-5       -1560L

 15 20 60 75 86.8 174 25.5 22.13 60 (B)1.90
