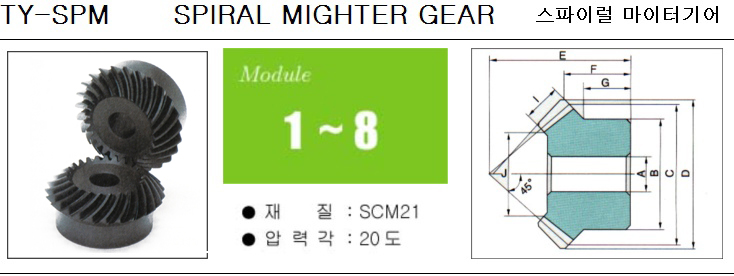

| TY-SPM 스파이럴 20
마이터 속 비 : 1 / 1 비틀림 각 : 35도
치수 : 20 . 20 |
|
상품 기호
|
모듀율 |
치수 |
내경 |
보수외경 |
피치원외경 |
치선원외경 |
조립거리 |
치선길이 |
보수길이 |
내경길이 |
치폭 |
(현)중량 |
| M |
Z |
A H7 |
B |
C |
D |
E |
F |
G |
H |
I |
kgf |
|
SPM-1 -20R
SPM-1 -20L |
1 |
20 |
8 |
16 |
20 |
21.2 |
20 |
10.6 |
8 |
12 |
5 |
(B)0.02 |
|
SPM-1.25 -20R
SPM-1.25 -20L |
1.25 |
20 |
8 |
22 |
25 |
26.5 |
23 |
11.25 |
9 |
13 |
6 |
(B)0.04 |
|
SPM-1.5 -20R
SPM-1.5 -20L |
1.5 |
20 |
8 |
26 |
30 |
31.8 |
30 |
15.9 |
13 |
19 |
8 |
(B)0.07 |
|
SPM-2 -20R
SPM-2 -20L |
2 |
20 |
12 |
34 |
40 |
42.27 |
37 |
18.2 |
14 |
22 |
9 |
(B)0.15 |
|
SPM-2.5 -20R
SPM-2.5 -20L |
2.5 |
20 |
14 |
42 |
50 |
53 |
48 |
24.5 |
19 |
29 |
12 |
(B)0.30 |
|
SPM-3 -20R
SPM-3 -20L |
3 |
20 |
16 |
50 |
60 |
63.6 |
58 |
29.8 |
23.1 |
35 |
15 |
(B)0.50 |
|
SPM-3.5 -20R
SPM-3.5 -20L |
3.5 |
20 |
20 |
60 |
70 |
74.25 |
65 |
32.1 |
25 |
40 |
18 |
(B)0.80 |
|
SPM-4 -20R
SPM-4 -20L |
4 |
20 |
20 |
64 |
80 |
84.8 |
75 |
37.4 |
27 |
45 |
20 |
(B)1.10 |
|
SPM-5 -20R
SPM-5 -20L |
5 |
20 |
25 |
80 |
100 |
106 |
90 |
43 |
30 |
54 |
26 |
(B)2.10 |
|
SPM-6 -20R
SPM-6 -20L |
6 |
20 |
25 |
100 |
120 |
127 |
104 |
47.6 |
34 |
60 |
30 |
(B)3.60 |
|
SPM-8 -20R
SPM-8 -20L |
8 |
20 |
30 |
120 |
160 |
169.6 |
125 |
49.8 |
25 |
62 |
35 |
(B)7.10 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| TY-SPM 스파이럴
25 마이터 속 비 : 1 / 1 비틀림 각 : 35도 치수 : 25 . 25 |
|
상품 기호
|
모듀율 |
치수 |
내경 |
보수외경 |
피치원외경 |
치선원외경 |
조립거리 |
치선길이 |
보수길이 |
내경길이 |
치폭 |
(현)중량 |
| M |
Z |
A H7 |
B |
C |
D |
E |
F |
G |
H |
I |
kgf |
|
SPM-1 -25R
SPM-1 -25L |
1 |
25 |
8 |
20 |
25 |
26.2 |
23 |
11.2 |
8 |
14 |
6 |
(B)0.05 |
|
SPM-1.25 -25R
SPM-1.25 -25L |
1.25 |
25 |
8 |
25 |
31.25 |
32.75 |
28 |
13.13 |
9.25 |
16 |
7 |
(B)0.06 |
|
SPM-1.5 -25R
SPM-1.5 -25L |
1.5 |
25 |
10 |
30 |
37.5 |
39.3 |
34 |
16.15 |
11.5 |
19 |
9 |
(B)0.12 |
|
SPM-2 -25R
SPM-2 -25L |
2 |
25 |
12 |
40 |
50 |
52.4 |
40 |
16.2 |
10 |
20 |
12 |
(B)0.20 |
|
SPM-2.5 -25R
SPM-2.5 -25L |
2.5 |
25 |
16 |
50 |
62.5 |
65.5 |
50 |
20.25 |
12.5 |
26 |
15 |
(B)0.40 |
|
SPM-3 -25R
SPM-3 -25L |
3 |
25 |
20 |
60 |
75 |
78.6 |
60 |
24.3 |
15 |
32 |
20 |
(B)0.70 |
|
SPM-3.5 -25R
SPM-3.5 -25L |
3.5 |
25 |
25 |
70 |
87.5 |
91.7 |
70 |
28.4 |
17.55 |
37 |
22 |
(B)1.10 |
|
SPM-4 -25R
SPM-4 -25L |
4 |
25 |
25 |
80 |
100 |
104.8 |
75 |
27.2 |
15 |
38 |
25 |
(B)1.70 |
|
SPM-5 -25R
SPM-5 -25L |
5 |
25 |
30 |
100 |
125 |
131 |
100 |
40.5 |
25 |
50 |
30 |
(B)3.40 |
|
SPM-6 -25R
SPM-6 -25L |
6 |
25 |
30 |
120 |
150 |
157.2 |
120 |
48.6 |
30 |
61 |
35 |
(B)5.40 |
|
SPM-8 -25R
SPM-8 -25L |
8 |
25 |
30 |
150 |
200 |
209.6 |
150 |
57.8 |
25 |
72 |
47 |
(B)6.30 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 피치원추각 : 45' 치선원추각 : 49' 22' |
| TY-SPM
스파이럴 30 마이터 속 비 : 1 / 1 비틀림 각 : 35도 치수 : 30 . 30 |
|
상품 기호
|
모듀율 |
치수 |
내경 |
보수외경 |
피치원외경 |
치선원외경 |
조립거리 |
치선길이 |
보수길이 |
내경길이 |
치폭 |
(현)중량 |
| M |
Z |
A H7 |
B |
C |
D |
E |
F |
G |
H |
I |
kgf |
|
SPM-1 -30R
SPM-1 -30L |
1 |
30 |
8 |
24 |
30 |
31.2 |
28 |
13.6 |
10 |
16 |
6 |
(B)0.05 |
|
SPM-1.25 -30R
SPM-1.25 -30L |
1.25 |
30 |
10 |
30 |
37.5 |
39 |
36 |
18 |
13.5 |
21 |
8 |
(B)0.13 |
|
SPM-1.5 -30R
SPM-1.5 -30L |
1.5 |
30 |
10 |
36 |
45 |
46.8 |
43 |
21.4 |
16 |
25 |
10 |
(B)0.20 |
|
SPM-2 -30R
SPM-2 -30L |
2 |
30 |
12 |
45 |
60 |
62.4 |
50 |
21.1 |
12.5 |
25 |
12 |
(B)0.37 |
|
SPM-2.5 -30R
SPM-2.5 -30L |
2.5 |
30 |
16 |
60 |
75 |
78 |
62 |
26 |
17 |
32 |
15 |
(B)0.77 |
|
SPM-3 -30R
SPM-3 -30L |
3 |
30 |
20 |
70 |
90 |
93.75 |
75 |
31.6 |
20 |
40 |
20 |
(B)1.30 |
|
SPM-3.5 -30R
SPM-3.5 -30L |
3.5 |
30 |
25 |
90 |
105 |
109.2 |
75 |
34.6 |
15 |
35 |
22 |
(B)2.30 |
|
SPM-4 -30R
SPM-4 -30L |
4 |
30 |
30 |
100 |
120 |
124.8 |
95 |
37.4 |
25 |
50 |
25 |
(B)3.20 |
|
SPM-5 -30R
SPM-5 -30L |
5 |
30 |
30 |
130 |
150 |
156 |
120 |
48 |
35 |
62 |
30 |
(B)6.00 |
|
SPM-6 -30R
SPM-6 -30L |
6 |
30 |
30 |
150 |
180 |
187.2 |
140 |
53.6 |
35 |
67 |
35 |
(B)8.50 |
|
SPM-8 -30R
SPM-8 -30L |
8 |
30 |
35 |
180 |
240 |
249.6 |
175 |
59.8 |
25 |
80 |
50 |
(B)11.00 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 피치원추각 : 45' 치선원추각 : 47' 48' |
|
