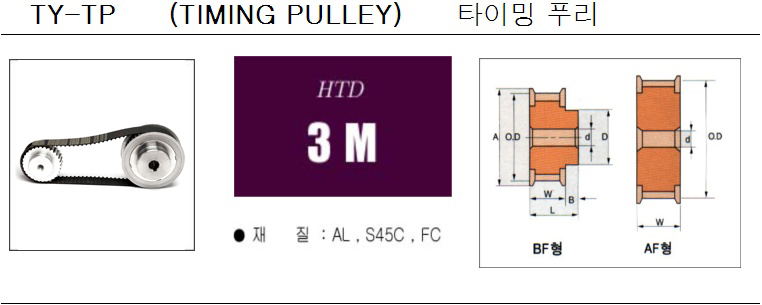

TY-TP-H.T.D-3M
치 형상 P.D O.D A B D d 벨트폭(6) 벨트폭(9) 벨트폭(15)
수 　 　 　 　 　 　 min max 호칭번호 L W 호칭번호 L W 호칭번호 L W
12 A.B(F) 11.46 10.69 15 8 10 0 6 12HTD3M-6 19 11 12HTD3M-9 22 14 12HTD3M-15 28 20
13 A.B(F) 12.41 11.65 16 8 11 0 6 13HTD3M-6 19 11 13HTD3M-9 22 14 13HTD3M-15 28 20
14 A.B(F) 13.37 12.60 17 8 12 0 6 14HTD3M-6 19 11 14HTD3M-9 22 14 14HTD3M-15 28 20
15 A.B(F) 14.32 13.56 18 8 13 0 6 15HTD3M-6 19 11 15HTD3M-9 22 14 15HTD3M-15 28 20
16 A.B(F) 15.28 14.51 19 8 14 0 6 16HTD3M-6 19 11 16HTD3M-9 22 14 16HTD3M-15 28 20
17 A.B(F) 16.23 15.47 20 8 15 0 6 17HTD3M-6 19 11 17HTD3M-9 22 14 17HTD3M-15 28 20
18 A.B(F) 17.19 16.42 21 8 16 0 7 18HTD3M-6 19 11 18HTD3M-9 22 14 18HTD3M-15 28 20
19 A.B(F) 18.14 17.38 22 8 17 0 7 19HTD3M-6 19 11 19HTD3M-9 22 14 19HTD3M-15 28 20
20 A.B(F) 19.10 18.33 23 8 18 0 7 20HTD3M-6 19 11 20HTD3M-9 22 14 20HTD3M-15 28 20
21 A.B(F) 20.05 19.29 23 8 19 0 7 21HTD3M-6 19 11 21HTD3M-9 22 14 21HTD3M-15 28 20
22 A.B(F) 21.01 20.25 25 8 20 0 7 22HTD3M-6 19 11 22HTD3M-9 22 14 22HTD3M-15 28 20
23 A.B(F) 21.96 21.20 26 8 21 0 8 23HTD3M-6 19 11 23HTD3M-9 22 14 23HTD3M-15 28 20
24 A.B(F) 22.92 22.15 27 8 22 0 8 24HTD3M-6 19 11 24HTD3M-9 22 14 24HTD3M-15 28 20
25 A.B(F) 23.87 23.11 28 8 23 0 8 25HTD3M-6 19 11 25HTD3M-9 22 14 25HTD3M-15 28 20
26 A.B(F) 24.83 24.06 28 8 24 0 8 26HTD3M-6 19 11 26HTD3M-9 22 14 26HTD3M-15 28 20
27 A.B(F) 25.78 25.02 29 8 25 0 8 27HTD3M-6 19 11 27HTD3M-9 22 14 27HTD3M-15 28 20
28 A.B(F) 26.74 25.97 30 8 25 0 10 28HTD3M-6 19 11 28HTD3M-9 22 14 28HTD3M-15 28 20
29 A.B(F) 27.69 26.92 31 8 25 0 10 29HTD3M-6 19 11 29HTD3M-9 22 14 29HTD3M-15 28 20
30 A.B(F) 28.65 27.88 32 8 25 0 10 30HTD3M-6 19 11 30HTD3M-9 22 14 30HTD3M-15 28 20
32 A.B(F) 30.56 29.79 34 8 25 6 10 32HTD3M-6 19 11 32HTD3M-9 22 14 32HTD3M-15 28 20
34 A.B(F) 32.47 31.70 36 8 25 6 10 34HTD3M-6 19 11 34HTD3M-9 22 14 34HTD3M-15 28 20
35 A.B(F) 33.42 32.65 37 8 25 6 10 35HTD3M-6 19 11 35HTD3M-9 22 14 35HTD3M-15 28 20
36 A.B(F) 33.38 33.61 38 8 25 6 10 36HTD3M-6 19 11 36HTD3M-9 22 14 36HTD3M-15 28 20
38 A.B(F) 36.29 35.52 40 8 25 6 10 38HTD3M-6 19 11 38HTD3M-9 22 14 38HTD3M-15 28 20
40 A.B(F) 38.20 37.43 42 8 25 6 10 40HTD3M-6 19 11 40HTD3M-9 22 14 40HTD3M-15 28 20
42 A.B(F) 40.11 39.34 45 8 12 8 12 42HTD3M-6 19 11 42HTD3M-9 22 14 42HTD3M-15 28 20
44 A.B(F) 42.02 41.25 46 8 12 8 12 44HTD3M-6 19 11 44HTD3M-9 22 14 44HTD3M-15 28 20
45 A.B(F) 42.97 42.20 47 8 12 8 12 45HTD3M-6 19 11 45HTD3M-9 22 14 45HTD3M-15 28 20
46 A.B(F) 43.93 43.16 48 8 12 8 12 46HTD3M-6 19 11 46HTD3M-9 22 14 46HTD3M-15 28 20
48 A.B(F) 45.84 45.07 49 8 12 8 12 48HTD3M-6 19 11 48HTD3M-9 22 14 48HTD3M-15 28 20
50 A.B(F) 47.75 46.98 51 8 12 8 12 50HTD3M-6 19 11 50HTD3M-9 22 14 50HTD3M-15 28 20
60 A.B(F) 57.30 56.53 61 8 12 10 12 60HTD3M-6 19 11 60HTD3M-9 22 14 60HTD3M-15 28 20
72 A.W 68.75 67.99 - 10 12 10 12 72HTD3M-6 21 11 72HTD3M-9 24` 14 72HTD3M-15 30 20
84 A.W 80.21 79.45 - 10 12 10 12 84HTD3M-6 21 11 84HTD3M-9 24 14 84HTD3M-15 30 20
96 A.W 91.64 90.94 - 10 12 10 12 96HTD3M-6 21 11 96HTD3M-9 24 14 96HTD3M-15 30 20
120 A.W 114.44 113.68 - 10 12 10 12 120HTD3M-6 21 11 120HTD3M-9 24 14 120HTD3M-15 30 20
