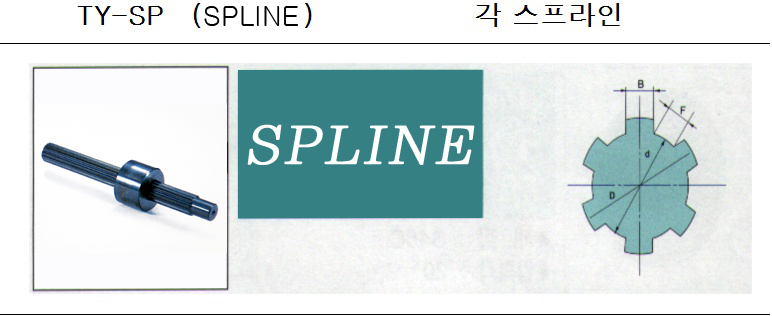

TY-SPLINE 단위:mm
　 1형(경하중용) 2형(중하중용)
치 저 경 6 　 8 　 10 　 6 　 8 　 10 　
d 외  경 폭 외  경 폭 외  경 폭 외  경 폭 외  경 폭 외  경 폭
　 D B D B D B D B D B D B
11 - - - - - - 14 3 - - - -
13 - - - - - - 16 3.5 - - - -
16 - - - - - - 20 4 - - - -
20 - - - - - - 22 5 - - - -
21 - - - - - - 25 5 - - - -
23 26 6 - - - - 28 6 - - - -
26 30 6 - - - - 32 6 - - - -
28 32 7 - - - - 34 7 - - - -
32 36 8 36 6 - - 38 8 38 6 - -
36 40 8 40 7 - - 42 8 42 7 - -
42 45 10 46 8 - - 48 10 48 8 - -
46 50 12 50 9 - - 54 12 54 9 - -
52 58 14 58 10 - - 60 14 60 10 - -
56 62 14 62 10 - - 65 14 65 10 - -
62 38 16 68 12 - - 72 16 72 12 - -
72 78 18 - - 78 12 82 18 - - 82 12
82 88 20 - - 88 12 92 20 - - 92 12
92 98 22 - - 98 14 102 20 - - 102 14
102 - - - - 108 16 - - - - 112 16
112 - - - - 120 18 - - - - 125 18
