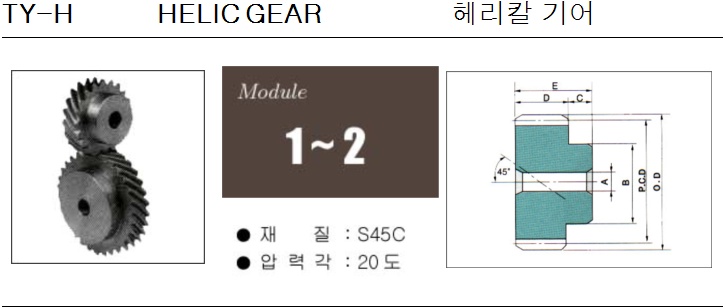

헤리칼 기어1 헤리칼 기어2





M1(S45C)           비틀림각도   45도   좌, 우

상품 기호

 비틀림 모듀율 치 수 피치원직경 치수원직경 내 경 보수외경 보수길이 치 폭 전 장 (형)중량
방향 M Z PCD OD A  H7 B C D E Kgf
TY-H1       13R
TY-H1       13L		 右

左

 1 13 18.38 20.4 6 15 10 10 20 (B)0.03
TY-H1       15R

TY-H1       15L

 右

左

 1 15 21.21 23.2 6 18 10 10 20 (B)0.04
TY-H1       20R

TY-H1       2OL

 右

左

 1 20 28.28 30.3 8 25 10 10 20 (B)0.08
TY-H1       26R

TY-H1       26L

 右

左

 1 26 36.76 38.8 10 30 10 10 20 (B)0.13
TY-H1       30R

TY-H1       30L

 右

左

 1 30 42.42 44.4 10 35 10 10 20 (B)0.17



















M1.5(S45C)

상품 기호

 비틀림 모듀율 치 수 피치원직경 치수원직경 내 경 보수외경 보수길이 치 폭 전 장 (형)중량
방향 M Z PCD OD A  H7 B C D E Kgf
TY-H1.5     10R

TY-H1.5     10L

 右

左

 1.5 10 21.21 24.2 8 16 10 15 25 (B)0.05
TY-H1.5     13R

TY-H1.5     13L

 右

左

 1.5 13 27.57 30.6 10 23 10 15 25 (B)0.08
TY-H1.5     15R

TY-H1.5     15L

 右

左

 1.5 15 31.82 34.8 10 25 10 15 25 (B)0.12
TY-H1.5     20R

TY-H1.5     2OL

 右

左

 1.5 20 42.42 45.4 12 30 10 15 25 (B)0.21
TY-H1.5     26R

TY-H1.5     26L

 右

左

 1.5 26 55.15 58.1 12 40 10 15 25 (B)0.36
TY-H1.5     30R

TY-H1.5     30L

 右

左

 1.5 30 63.6 66.6 12 45 10 15 25 (B)0.48



















M2(S45C)

상품 기호

 비틀림 모듀율 치 수 피치원직경 치수원직경 내 경 보수외경 보수길이 치 폭 전 장 (형)중량
방향 M Z PCD OD A  H7 B C D E Kgf
TY-H2        10R

TY-H2        10L

 右

左

 2 10 28.28 32.2 12 22 15 20 35 (B)0.11
TY-H2        13R

TY-H2        13L

 右

左

 2 13 36.77 40.7 12 30 15 20 35 (B)0.21
TY-H2        15R

TY-H2        15L

 右

左

 2 15 42.42 46.4 12 35 15 20 35 (B)0.31
TY-H2        20R

TY-H2        2OL

 右

左

 2 20 56.57 60.5 15 45 15 20 35 (B)0.52
TY-H2        26R

TY-H2        26L

 右

左

 2 26 73.54 77.5 20 60 15 20 35 (B)0.90
TY-H2        30R

TY-H2        30L

 右

左

 2 30 84.85 88.8 20 65 15 20 35 (B)1.2
