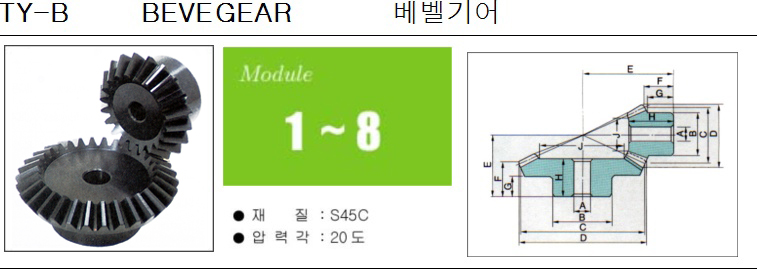

TY-B-30 .  20   베벨기어             속 비 : 1.5 / 1       치수 : 30 . 20

상품 기호

 모듀율 치수 내경 보수외경 피치원외경 치선원외경 조립거리 치선길이 보수길이 내경길이 치폭 J (현)중량
M Z A   H7 B C D E F G H I 　 kgf
TY-B1.5     -3020 1.5 30 10 30 45 46.2 28 13.9 8 16 9 28 (B)0.13
TY-B1.5     -2030 1.5 20 8 25 30 33.1 33 11.5 8.8 17 18 (B)0.06
TY-B2        -3020 2 30 10 35 60 61.6 40 21.2 15 23 11 39 (B)0.25
TY-B2        -2030 2 20 10 30 40 44.2 45 16.4 11.6 22 26 (B)0.12
TY-B2.5     -3020 2.5 30 15 45 75 77 50 26.5 18 30 15 47 (B)0.55
TY-B2.5     -2030 2.5 20 12 35 50 55.2 55 19.2 12.5 28 31 (B)0.23
TY-B3        -3020 3 30 15 50 90 92.5 55 26.9 17 31 17 58 (B)0.80
TY-B3        -2030 3 20 15 45 60 66.3 70 27 20 37 38 (B)0.50
TY-B4        -3020 4 30 20 70 120 123.3 75 37.5 25 40 20 82 (B)1.80
TY-B4        -2030 4 20 15 60 80 88.4 90 32.8 23.3 43 53 (B)1.10
TY-B5        -3020 5 30 25 90 150 154.1 90 43.1 24 50 30 95 (B)4.40
TY-B5        -2030 5 20 20 80 100 110.5 110 38.5 28.3 56 62 (B)2.50













 대치차 소치차
피치원추각:56' 12'         33' 41'
치선원추각:56' 16'         38' 16'



TY-B-30 .  15   베벨기어             속 비 : 2 / 1       치수 : 30 . 15

상품 기호

 모듀율 치수 내경 보수외경 피치원외경 치선원외경 조립거리 치선길이 보수길이 내경길이 치폭 J (현)중량
M Z A   H7 B C D E F G H I 　 kgf
TY-B1.5     -3015     1.5 30 8 25 45 45.9 25 14.6 9 15 8 29 (B)0.06
TY-B1.5     -1530 1.5 15 6 16 23 26.1 32 10.4 8 15.5 14 (B)0.03
TY-B2        -3015 2 30 10 30 60 61.2 31 17.2 10 18 11 38 (B)0.20
TY-B2        -1530 2 15 8 22 30 34.8 40 11.2 8 19 18 (B)0.06
TY-B2.5     -3015 2.5 30 15 40 75 76.5 40 22.7 15 24 15 46 (B)0.40
TY-B2.5     -1530 2.5 15 12 30 38 43.5 55 19.0 16 29 22 (B)0.15
TY-B3        -3015 3 30 16 50 90 91.8 50 29.3 18 30 20 52 (B)0.80
TY-B3        -1530 3 15 12 35 45 52.5 70 26.8 23 41 24 (B)0.30
TY-B4        -3015 4 30 20 60 120 122.3 60 32.3 20 36 25 72 (B)1.60
TY-B4        -1530 4 15 16 50 60 69.6 85 27.4 23 46 34 (B)0.70
TY-B5        -3015 5 30 20 70 150 152.9 75 40.4 25 48 30 92 (B)2.70
TY-B5        -1530 5 15 20 60 75 87.0 110 38.0 31 58 43 (B)1.30
TY-B6        -3015 6 30 30 75 180 183.5 90 48.5 29 57 35 112 (B)3.70
TY-B6        -1530 6 15 15 70 90 104.4 125 38.6 30 63 53 (B)1.80













 대치차 소치차
피치원추각:63' 26'         26' 34'
치선원추각:56' 16'         31' 47'



TY-B-40 .  20   베벨기어             속 비 : 2 / 1       치수 : 40 . 20

상품 기호

 모듀율 치수 내경 보수외경 피치원외경 치선원외경 조립거리 치선길이 보수길이 내경길이 치폭 J (현)중량
M Z A   H7 B C D E F G H I 　 kgf
TY-B1        -4020 1 40 8 25 40 40.6 22 12.6 8 12 6 28 (B)0.07
TY-B1        -2040 1 20 6 16 20 22.4 28 8.6 7 12 13 (B)0.02
TY-B1.25   -4020 1.25 40 10 32 50 50.7 27 15.2 10 16 8 34 (B)0.14
TY-B1.25   -2040 1.25 20 8 22 25 28 36 11.7 10.2 17 16 (B)0.05
TY-B1.5     -4020 1.5 40 10 38 60 60.9 35 20.9 15 22 10 41 (B)0.23
TY-B1.5     -2040 1.5 20 8 25 30 33.6 46 16.9 14.7 24 19 (B)0.09
TY-B2        -4020 2 40 12 40 80 81.1 45 26.2 18 27 15 51 (B)0.5
TY-B2        -2040 2 20 12 32 40 44.8 60 21.2 18 32 25 (B)0.23
TY-B2.5     -4020 2.5 40 15 50 100 101.4 55 31.5 20 35 20 62 (B)1.1
TY-B2.5     -2040 2.5 20 12 40 50 56 75 26.5 22.5 41 30 (B)0.4
TY-B3        -4020 3 40 20 60 120 121.7 65 36.8 24 38 22 78 (B)1.6
TY-B3        -2040 3 20 16 50 60 67.2 90 31.8 27.5 47 37 (B)0.7
TY-B4        -4020 4 40 20 70 160 162.3 80 42.3 28 45 28 106 (B)3.3
TY-B4        -2040 4 20 20 60 80 89.6 120 42.4 35 62 51 (B)1.5
TY-B5        -4020 5 40 25 100 200 202.9 90 42.9 23 50 30 141 (B)6.0
TY-B5        -2040 5 20 20 80 100 112 140 43 35 63 68 (B)4.1
TY-B6        -4020 6 40 25 80 240 243.5 105 48.5 20 58 40 163 (B)6.0
TY-B6        -2040 6 20 25 90 120 134.4 160 43.6 32.5 70 78 (B)4.1
TY-B8        -4020 8 40 35 110 320 324.7 130 54.7 20 70 60 205 (B)14.0
TY-B8        -2040 8 20 30 120 160 179.2 210 58.8 40 95 98 (B)9.0













 대치차 소치차
피치원추각:63' 26'         26' 34'
치선원추각:65' 50'         30' 29'



TY-B-45 .  18   베벨기어             속 비 : 2.5 / 1       치수 : 45 . 18

상품 기호

 모듀율 치수 내경 보수외경 피치원외경 치선원외경 조립거리 치선길이 보수길이 내경길이 치폭 J (현)중량
M Z A   H7 B C D E F G H I 　 kgf
TY-B1        -4518 1 45 8 30 45 45.4 23 14.5 10 15 7 31 (B)0.11
TY-B1        -1845 1 18 6 15 18 20.6 32 10 8.9 15.5 12 (B)0.02
TY-B1.25   -4518 1.25 45 10 34 56.2 56.8 26 15.5 10 16 9 39 (B)0.17
TY-B1.25   -1845 1.25 18 8 19 22.5 25.7 40 12.5 11.5 19.5 15 (B)0.04
TY-B1.5     -4518 1.5 45 10 36 67.5 68.2 30 17.3 10 18 11 46 (B)0.29
TY-B1.5     -1845 1.5 18 8 23 27 30.9 45 12 10.5 21 17 (B)0.06
TY-B2        -4518 2 45 12 48 90 90.9 40 23.1 15 25 14 62 (B)0.66
TY-B2        -1845 2 18 10 32 36 41.4 60 16 14.2 27.5 23 (B)0.16
TY-B2.5     -4518 2.5 45 15 55 112.5 113.6 50 28.9 18 31 18 77 (B)1.27
TY-B2.5     -1845 2.5 18 12 40 45 51.4 72 17 14.7 31.5 29 (B)0.29
TY-B3        -4518 3 45 20 65 135 136.4 60 34.7 22 37 21 94 (B)2.05
TY-B3        -1845 3 18 16 48 54 61.7 85 19 16.3 36 35 (B)0.45
TY-B4        -4518 4 45 20 80 180 181.8 75 41.3 24 45 29 123 (B)4.8
TY-B4        -1845 4 18 20 62 72 82.3 110 22 18.2 46 46 (B)1.0
TY-B5        -4518 5 45 25 100 225 227.3 90 47.8 28 51 34 158 (B)8.7
TY-B5        -1845 5 18 20 80 90 102.9 135 25.1 20.5 52.5 59 (B)2.0













 대치차 소치차
피치원추각:68' 12'         21' 48'
치선원추각:70' 06'         25' 31'



TY-B-45 .  15   베벨기어             속 비 : 3 / 1       치수 : 45 . 15

상품 기호

 모듀율 치수 내경 보수외경 피치원외경 치선원외경 조립거리 치선길이 보수길이 내경길이 치폭 J (현)중량
M Z A   H7 B C D E F G H I 　 kgf
TY-B1        -4515 1 45 8 30 45 45.4 17 10.1 5 9 6 33 (B)0.09
TY-B1        -1545 1 15 6 12 15 17.7 29 7 6 12 10 (B)0.01
TY-B1.25   -4515 1.25 45 10 34 56.25 56.7 21 12.3 6 12 8 40 (B)0.20
TY-B1.25   -1545 1.25 15 8 15 18.75 22.1 36 8.4 7.3 15 12 (B)0.02
TY-B1.5     -4515 1.5 45 10 36 67.5 68 28 17.6 11 17 10 47 (B)0.25
TY-B1.5     -1545 1.5 15 8 18 22.5 26.5 47 13.9 12.5 22.5 15 (B)0.05
TY-B2        -4515 2 45 12 40 90 90.7 40 26.1 17 26 15 60 (B)0.7
TY-B2        -1545 2 15 10 24 30 35.3 60 15.9 14 29 18 (B)0.1
TY-B2.5     -4515 2.5 45 15 50 112.5 113.4 50 32.7 22 35 20 73 (B)1.0
TY-B2.5     -1545 2.5 15 12 30 37.5 44.2 75 19.9 17.5 37 22 (B)0.2
TY-B3        -4515 3 45 20 60 135 136.1 55 34.2 20 35 23 89 (B)1.8
TY-B3        -1545 3 15 15 38 45 53 90 23.8 21.3 43 27 (B)0.35
TY-B4        -4515 4 45 20 80 180 181.5 70 42.2 24 45 30 120 (B)6.0
TY-B4        -1545 4 15 16 50 60 70.7 115 26.8 23.3 52 37 (B)1.4
TY-B5        -4515 5 45 25 90 225 226.8 75 40.3 20 44 35 155 (B)4.0
TY-B5        -1545 5 15 20 60 75 88.3 145 34.7 30 65 48 (B)0.7
TY-B6        -4515 6 45 25 90 270 272.2 100 58.3 25 66 50 171 (B)8.9
TY-B6        -1545 6 15 25 70 90 106 175 42.6 36.7 86 53 (B)2.4
TY-B8        -4515 8 45 35 120 360 363 125 69.5 25 80 60 240 (B)17.8
TY-B8        -1545 8 15 30 100 120 141.4 230 53.5 46.7 103 74 (B)6.5













 대치차 소치차
피치원추각:71' 34'         18' 26'
치선원추각:73' 27'         22' 16'



TY-B-60 .  15   베벨기어             속 비 : 4 / 1       치수 : 60 . 15

상품 기호

 모듀율 치수 내경 보수외경 피치원외경 치선원외경 조립거리 치선길이 보수길이 내경길이 치폭 J (현)중량
M Z A   H7 B C D E F G H I 　 kgf
TY-B1.5     -6015 1.5 60 12 50 90 90.41 32 21.58 12 21 12 65.4 (B)0.62
TY-B1.5     -1560 1.5 15 8 18 22.5 26.66 56 11.52 10.43 22.5 14.8 (B)0.04
TY-B2        -6015 2 60 15 60 120 120.55 42 28.1 16 27 16 87.6 (B)1.3
TY-B2        -1560 2 15 10 24 30 35.55 75 15.69 14.25 30 20.0 (B)0.1
TY-B2.5     -6015 2.5 60 20 70 150 150.69 53 35.63 20 34 20 109.8 (B)2.5
TY-B2.5     -1560 2.5 15 12 30 37.5 44.44 94 19.87 18.06 37.5 25.4 (B)0.20
TY-B3        -6015 3 60 20 80 180 180.83 64 43.15 25 41 22 135.4 (B)4.2
TY-B3        -1560 3 15 15 38 45 53.33 112 23.04 21.12 43 31.0 (B)0.35
TY-B4        -6015 4 60 20 80 240 241.1 80 52.2 20 53 32 176.0 (B)4.9
TY-B4        -1560 4 15 16 50 60 71.1 150 31.4 28.7 60 40.0 (B)0.9
TY-B5        -6015 5 60 25 100 300 301.4 80 45.2 18 50 50 200.0 (B)9.0
TY-B5        -1560 5 15 20 60 75 88.9 185 36.7 331 83 45.0 (B)1.9
TY-B6        -6015 6 60 25 110 360 361.6 100 58.3 20 64 60 240.0 (B)14
TY-B6        -1560 6 15 25 75 90 106.7 220 42.1 38.1 96 55.0 (B)3.2
TY-B8        -6015 8 60 40 120 480 483.8 132 79.8 20 80 60 359.0 (B)29
TY-B8        -1560 8 15 30 95 120 135.5 290 52 47 104 82.0 (B)6













 대치차 소치차
피치원추각:75' 58'         14' 02'
치선원추각:77' 22'         17' 02'
