MXL XL L H XH XXH T5 T10 T20 P3M P5M P8M P14M P20M S4.5M S8M S14M

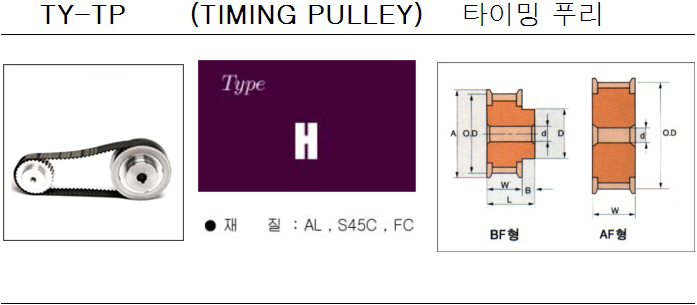

TY-TP-H  (12.7)
치 형상 P.D O.D A B D d 벨트폭(25.4) 벨트폭(38.1) 벨트폭(50.8)
수 　 　 　 　 　 　 mim max 호칭번호 L W 호칭번호 L W 호칭번호 L W
12 A.B(F) 48.51 47.14 54 16 38 14 26 12H100 50 34 12H150 62 46 12H200 76 60
13 A.B(F) 52.55 51.18 58 16 38 14 26 13H100 50 34 13H150 62 46 13H200 76 60
14 A.B(F) 56.59 55.52 62 16 38 14 26 14H100 50 34 14H150 62 46 14H200 76 60
15 A.B(F) 60.64 59.27 66 16 38 16 30 15H100 50 34 15H150 62 46 15H200 76 60
16 A.B(F) 64.68 63.31 70 16 46 16 30 16H100 50 34 16H150 62 46 16H200 76 60
17 A.B(F) 68.72 67.35 74 16 46 16 36 17H100 50 34 17H150 62 46 17H200 76 60
18 A.B(F) 72.76 71.39 78 16 54 16 36 18H100 50 34 18H150 62 46 18H200 76 60
19 A.B(F) 76.81 75.44 82 16 54 16 36 19H100 50 34 19H150 62 46 19H200 76 60
20 A.B(F) 80.85 79.48 86 16 56 16 36 20H100 50 34 20H150 62 46 20H200 76 60
21 A.B(F) 84.89 83.52 91 16 56 16 38 21H100 50 34 21H150 62 46 21H200 76 60
22 A.B(F) 88.93 87.56 95 16 58 16 38 22H100 50 34 22H150 62 46 22H200 76 60
23 A.B(F) 92.98 91.61 99 16 58 16 38 23H100 50 34 23H150 62 46 23H200 76 60
24 A.B(F) 97.02 95.65 103 16 62 20 38 24H100 50 34 24H150 62 46 24H200 76 60
25 A.B(F) 101.06 99.69 107 16 62 20 38 25H100 50 34 25H150 62 46 25H200 76 60
26 A.B(F) 105.10 103.73 111 16 66 20 40 26H100 50 34 26H150 62 46 26H200 76 60
27 A.B(F) 109.15 107.78 115 16 70 20 40 27H100 50 34 27H150 62 46 27H200 76 60
28 A.B(F) 113.19 111.82 119 16 74 20 42 28H100 50 34 28H150 62 46 28H200 76 60
29 A.B(F) 117.23 115.86 123 16 74 20 42 29H100 50 34 29H150 62 46 29H200 76 60
30 A.B(F) 121.27 119.90 127 16 74 20 42 30H100 50 34 30H150 62 46 30H200 76 60
32 A.B(F) 129.39 127.99 - 18 74 20 42 32H100 52 34 32H150 64 46 32H200 88 60
34 A.B(F) 137.44 136.07 - 18 78 20 45 34H100 52 34 34H150 64 46 34H200 88 60
35 A.B(F) 141.39 140.12 - 18 82 20 48 35H100 52 34 35H150 64 46 35H200 88 60
36 A.B(F) 145.53 144.16 - 18 82 20 48 36H100 52 34 36H150 64 46 36H200 88 60
38 A.B(F) 153.61 152.24 - 18 82 20 48 38H100 52 34 38H150 64 46 38H200 88 60
40 A.B(F) 161.70 160.33 - 18 88 20 52 40H100 52 34 40H150 64 46 40H200 88 60
42 A.W 169.81 168.44 - 18 88 20 52 42H100 52 34 42H150 64 46 42H200 88 60
44 A.W 177.87 176.50 - 18 88 20 52 44H100 52 34 44H150 64 46 44H200 88 60
45 A.W 181.91 180.54 - 18 88 20 52 45H100 52 34 45H150 64 46 45H200 88 60
46 A.W 185.96 184.59 - 18 88 20 52 46H100 52 34 46H150 64 46 46H200 88 60
48 A.W 194.04 192.67 - 18 88 20 52 48H100 52 34 48H150 64 46 48H200 88 60
50 A.W 202.13 200.69 - 18 88 20 52 50H100 52 34 50H150 64 46 50H200 88 60
60 A.W 242.55 241.18 - 18 88 20 52 60H100 52 34 60H150 64 46 60H200 88 60
72 A.W 291.06 289.69 - 18 88 25 52 72H100 52 34 72H150 64 46 72H200 88 60
84 A.W 339.57 338.20 - 18 88 25 52 84H100 52 34 84H150 64 46 84H200 88 60
96 A.W 388.08 386.71 - 18 100 30 64 96H100 52 34 96H150 64 46 96H200 88 60
120 A.W 485.10 483.73 - 18 100 30 64 120H100 52 34 120H150 64 46 120H200 88 60
