MXL XL L H XH XXH T5 T10 T20 P3M P5M P8M P14M P20M S4.5M S8M S14M

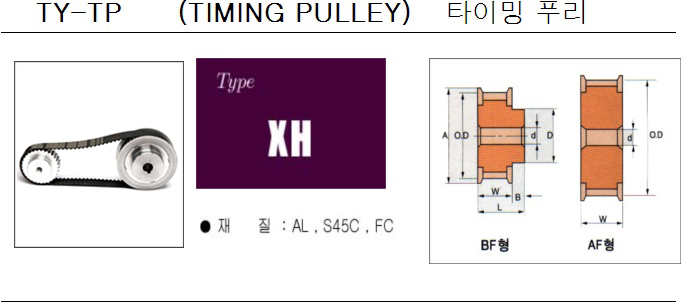

TY-TP-XH  (22.225)
치 형상 P.D O.D A B D d 벨트폭(9.525) 벨트폭(12.7) 벨트폭(19.05)
수 　 　 　 　 　 　 min max 호칭번호 L W 호칭번호 L W 호칭번호 L W
12 A.B(F) 84.99 82.20 98 25 65 18 40 12XH200 90 65 12XH300 119 94 12XH400 146 121
13 A.B(F) 92.07 89.28 105 25 65 18 40 13XH200 90 65 13XH300 119 94 13XH400 146 121
14 A.B(F) 99.15 96.36 112 25 70 18 45 14XH200 90 65 14XH300 119 94 14XH400 146 121
15 A.B(F) 106.24 103.45 119 25 70 20 45 15XH200 90 65 15XH300 119 94 15XH400 146 121
16 A.B(F) 113.32 110.53 127 25 80 20 52 16XH200 90 65 16XH300 119 94 16XH400 146 121
17 A.B(F) 120.40 117.61 134 25 80 25 52 17XH200 90 65 17XH300 119 94 17XH400 146 121
18 A.B(F) 127.34 124.55 141 25 80 25 52 18XH200 90 65 18XH300 119 94 18XH400 146 121
19 A.B(F) 134.41 131.62 148 25 90 25 54 19XH200 90 65 19XH300 119 94 19XH400 146 121
20 A.B(F) 141.48 138.69 155 25 90 25 54 20XH200 90 65 20XH300 119 94 20XH400 146 121
21 A.B(F) 148.56 145.77 162 25 100 25 64 21XH200 90 65 21XH300 119 94 21XH400 146 121
22 A.B(F) 155.63 152.84 169 25 100 25 64 22XH200 90 65 22XH300 119 94 22XH400 146 121
23 A.B(F) 162.71 159.92 176 25 115 25 72 23XH200 90 65 23XH300 119 94 23XH400 146 121
24 A.B(F) 169.78 166.99 183 25 115 30 72 24XH200 90 65 24XH300 119 94 24XH400 146 121
25 A.B(F) 176.86 174.07 190 25 115 30 72 25XH200 90 65 25XH300 119 94 25XH400 146 121
26 A.B(F) 183.93 181.14 - 25 115 30 72 26XH200 90 65 26XH300 119 94 26XH400 146 121
27 A.B(F) 191.01 188.22 - 25 115 30 72 27XH200 90 65 27XH300 119 94 27XH400 146 121
28 A.B(F) 198.08 195.29 - 25 115 30 72 28XH200 90 65 28XH300 119 94 28XH400 146 121
29 A.B(F) 205.15 202.36 - 25 115 30 72 29XH200 90 65 29XH300 119 94 29XH400 146 121
30 A.B(F) 212.23 209.44 - 25 115 30 72 30XH200 90 65 30XH300 119 94 30XH400 146 121
32 A.B(F) 226.38 223.59 - 25 120 30 75 32XH200 95 65 32XH300 124 94 32XH400 151 121
34 A.B(F) 240.53 237.74 - 30 120 30 75 34XH200 95 65 34XH300 124 94 34XH400 151 121
35 A.B(F) 247.60 244.81 - 30 120 30 75 35XH200 95 65 35XH300 124 94 35XH400 151 121
36 A.B(F) 254.68 251.89 - 30 120 30 75 36XH200 95 65 36XH300 124 94 36XH400 151 121
38 A.B(F) 268.83 266.03 - 30 120 30 75 38XH200 95 65 38XH300 124 94 38XH400 151 121
40 A.B(F) 282.97 280.18 - 30 130 30 75 40XH200 95 65 40XH300 124 94 40XH400 151 121
42 A.W 297.12 294.33 - 30 130 30 80 42XH200 95 65 42XH300 124 94 42XH400 151 121
44 A.W 311.27 308.48 - 30 130 30 80 44XH200 95 65 44XH300 124 94 44XH400 151 121
45 A.W 318.35 315.56 - 30 130 30 80 45XH200 95 65 45XH300 124 94 45XH400 151 121
46 A.W 325.42 322.63 - 30 130 30 80 46XH200 95 65 46XH300 124 94 46XH400 151 121
48 A.W 339.57 336.78 - 30 130 30 80 48XH200 95 65 48XH300 124 94 48XH400 151 121
50 A.W 353.72 350.93 - 30 135 35 85 50XH200 95 65 50XH300 124 94 50XH400 151 121
60 A.W 424.46 421.67 - 30 135 35 85 60XH200 95 65 60XH300 124 94 60XH400 151 121
72 A.W 509.36 506.57 - 30 145 35 95 72XH200 95 65 72XH300 124 94 72XH400 151 121
84 A.W 594.25 591.46 - 30 150 40 100 84XH200 95 65 84XH300 124 94 84XH400 151 121
96 A.W 679.14 676.35 - 30 155 40 105 96XH200 95 65 96XH300 124 94 96XH400 151 121
120 A.W 849.89 847.10 - 30 170 40 105 120XH200 95 65 120XH300 124 94 120XH400 151 121
