MXL XL L H XH XXH T5 T10 T20 P3M P5M P8M P14M P20M S4.5M S8M S14M

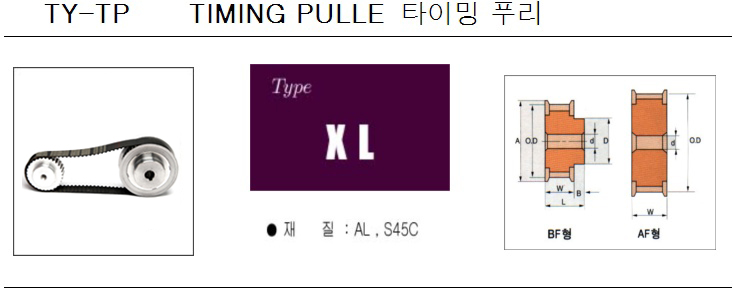

TY-TP-XL  (5.03)
치 형상 P.D O.D A B D d 벨트폭(9.525) 벨트폭(12.7) 벨트폭(19.05)
수 　 　 　 　 　 　 min max 호칭번호 L W 호칭번호 L W 호칭번호 L W
12 A.B(F) 19.40 18.90 24 12 12 6 7 12XLL037 27 15 12XL050 30 18 12XL075 36.5 24.5
13 A.B(F) 21.02 20.51 26 12 15 6 7 13XLL037 27 15 13XL050 30 18 13XL075 36.5 24.5
14 A.B(F) 22.64 22.13 27 12 15 6 7 14XLL037 27 15 14XL050 30 18 14XL075 36.5 24.5
15 A.B(F) 24.26 23.75 29 12 15 6 10 15XLL037 27 15 15XL050 30 18 15XL075 36.5 24.5
16 A.B(F) 25.84 25.36 30 12 18 6 12 16XLL037 27 15 16XL050 30 18 16XL075 36.5 24.5
17 A.B(F) 27.49 26.98 32 12 18 6 12 17XLL037 27 15 17XL050 30 18 17XL075 36.5 24.5
18 A.B(F) 29.11 28.60 34 12 20 6 14 18XLL037 27 15 18XL050 30 18 18XL075 36.5 24.5
19 A.B(F) 30.73 30.22 35 12 24 6 14 19XLL037 27 15 19XL050 30 18 19XL075 36.5 24.5
20 A.B(F) 32.34 31.83 37 12 24 8 16 20XLL037 27 15 20XL050 30 18 20XL075 36.5 24.5
21 A.B(F) 33.96 33.45 38 12 25 8 16 21XLL037 27 15 21XL050 30 18 21XL075 36.5 24.5
22 A.B(F) 35.57 35.07 40 12 25 8 16 22XLL037 27 15 22XL050 30 18 22XL075 36.5 24.5
23 A.B(F) 37.19 36.68 42 12 25 8 18 23XLL037 27 15 23XL050 30 18 23XL075 36.5 24.5
24 A.B(F) 38.81 38.30 43 12 27 8 18 24XLL037 27 15 24XL050 30 18 24XL075 36.5 24.5
25 A.B(F) 40.43 39.92 45 12 30 10 20 25XLL037 27 15 25XL050 30 18 25XL075 36.5 24.5
26 A.B(F) 42.04 41.53 47 12 30 10 20 26XLL037 27 15 26XL050 30 18 26XL075 36.5 24.5
27 A.B(F) 43.66 43.15 48 12 30 10 20 27XLL037 27 15 27XL050 30 18 27XL075 36.5 24.5
28 A.B(F) 45.28 44.77 50 12 30 10 20 28XLL037 27 15 28XL050 30 18 28XL075 36.5 24.5
29 A.B(F) 46.90 46.39 51 12 35 10 20 29XLL037 27 15 29XL050 30 18 29XL075 36.5 24.5
30 A.B(F) 48.51 48.00 53 12 35 10 25 30XLL037 27 15 30XL050 30 18 30XL075 36.5 24.5
32 A.B(F) 51.74 51.24 56 12 38 10 26 32XLL037 27 15 32XL050 30 18 32XL075 36.5 24.5
34 A.B(F) 54.98 54.24 59 12 38 10 26 34XLL037 27 15 34XL050 30 18 34XL075 36.5 24.5
35 A.B(F) 56.60 56.09 61 12 38 10 26 35XLL037 27 15 35XL050 30 18 35XL075 36.5 24.5
36 A.B(F) 58.21 57.70 63 12 38 10 26 36XLL037 27 15 36XL050 30 18 36XL075 36.5 24.5
38 A.B(F) 61.45 60.94 66 12 38 10 26 38XLL037 27 15 38XL050 30 18 38XL075 36.5 24.5
40 A.B(F) 64.68 64.17 69 12 38 10 26 40XLL037 27 15 40XL050 30 18 40XL075 36.5 24.5
42 A.W 67.92 67.41 - 12 45 10 26 42XLL037 27 15 42XL050 30 18 42XL075 36.5 24.5
44 A.W 71.15 70.64 - 12 45 10 26 44XLL037 27 15 44XL050 30 18 44XL075 36.5 24.5
45 A.W 72.77 72.26 - 12 45 12 26 45XLL037 27 15 45XL050 30 18 45XL075 36.5 24.5
46 A.W 74.38 73.87 - 12 45 12 26 46XLL037 27 15 46XL050 30 18 46XL075 36.5 24.5
48 A.W 77.62 77.11 - 12 45 12 26 48XLL037 27 15 48XL050 30 18 48XL075 36.5 24.5
50 A.W 80.85 80.34 - 12 45 12 26 50XLL037 27 15 50XL050 30 18 50XL075 36.5 24.5
60 A.W 97.02 96.51 - 12 45 12 26 60XLL037 27 15 60XL050 30 18 60XL075 36.5 24.5
72 A.W 116.43 115.92 - 12 50 12 26 72XLL037 27 15 72XL050 30 18 72XL075 36.5 24.5
