모듈1 모듈1.5 모듈2 모듈2.5 모듈3 모듈4 모듈5 모듈6 모듈8

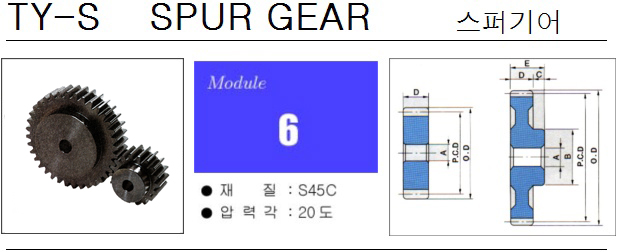

치   수 피치원외경 치선원외경 내   경 보수외경 보수길이 치   폭 전   폭
Z P.C.D O.D A  H7 B C D E
12 72.0 84.0 25 55 28 60 88
13 78.0 90.0 25 58 28 60 88
14 84.0 96.0 25 60 28 60 88
15 90.0 102.0 25 70 28 60 88
16 96.0 108.0 25 75 28 60 88
17 102.0 114.0 25 78 28 60 88
18 108.0 120.0 25 80 28 60 88
19 114.0 126.0 25 90 28 60 88
20 120.0 132.0 25 100 28 60 88
21 126.0 138.0 28 105 28 60 88
22 132.0 144.0 28 110 28 60 88
23 138.0 150.0 28 115 28 60 88
24 144.0 156.0 28 120 28 60 88
25 150.0 162.0 28 125 28 60 88
26 156.0 168.0 28 130 28 60 88
27 162.0 174.0 28 135 28 60 88
28 168.0 180.0 28 140 28 60 88
30 180.0 192.0 30 150 28 60 88
32 192.0 204.0 30 150 23 60 83
34 204.0 216.0 30 150 23 60 83
35 210.0 222.0 30 150 23 60 83
36 216.0 228.0 30 150 23 60 83
38 228.0 240.0 30 150 23 60 83
40 240.0 252.0 30 150 23 60 83
42 252.0 264.0 40 150 23 60 83
44 264.0 276.0 40 150 23 60 83
45 270.0 282.0 40 180 23 60 83
46 276.0 288.0 40 180 23 60 83
48 288.0 300.0 40 180 23 60 83
50 300.0 312.0 40 180 23 60 83
52 312.0 324.0 30 180 23 60 83
54 324.0 336.0 30 180 23 60 83
55 330.0 342.0 30 180 23 60 83
56 336.0 348.0 30 180 23 60 83
58 348.0 360.0 30 200 23 60 83
60 360.0 372.0 30 200 23 60 83
62 372.0 384.0 30 200 23 60 83
64 384.0 396.0 30 200 23 60 83
65 390.0 402.0 30 200 23 60 83
66 396.0 408.0 30 250 23 60 83
68 408.0 420.0 30 250 23 60 83
70 420.0 430.0 30 250 23 60 83
72 432.0 444.0 30 250 23 60 83
75 450.0 462.0 30 250 23 60 83
76 456.0 468.0 30 300 23 60 83
80 480.0 492.0 30 300 23 60 83
90 540.0 552.0 30 300 23 60 83
100 600.0 612.0 30 300 23 60 83
120 720.0 732.0 30 300 23 60 83
