모듈1 모듈1.5 모듈2 모듈2.5 모듈3 모듈4 모듈5 모듈6 모듈8

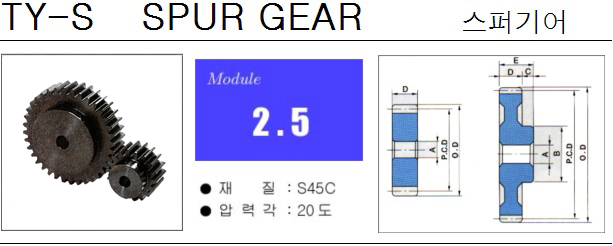

치   수 피치원외경 치선원외경 내   경 보수외경 보수길이 치   폭 전   폭
Z P.C.D O.D A  H7 B C D E
12 30.0 35.0 12 23 12 25 37
13 32.5 37.5 12 25 12 25 37
14 35.0 40.0 12 25 12 25 37
15 37.5 42.5 15 30 12 25 37
16 40.0 45.0 15 32 12 25 37
17 42.5 47.5 15 35 12 25 37
18 45.0 50.0 15 38 12 25 37
19 47.5 52.5 15 39 12 25 37
20 50.0 55.0 15 40 12 25 37
21 52.5 57.5 15 42 12 25 37
22 55.0 60.0 15 44 12 25 37
23 57.5 62.5 15 46 12 25 37
24 60.0 65.0 15 48 12 25 37
25 62.5 67.5 15 50 12 25 37
26 65.0 70.0 15 55 12 25 37
27 67.5 72.5 15 60 12 25 37
28 70.0 75.0 15 60 12 25 37
29 72.5 77.5 15 62 12 25 37
30 75.0 80.0 15 65 12 25 37
32 80.0 85.0 15 70 12 25 37
34 85.0 90.0 15 70 12 25 37
35 87.5 92.5 15 70 12 25 37
36 90.0 95.0 15 70 12 25 37
38 95.0 100.0 20 70 12 25 37
40 100.0 105.0 20 70 12 25 37
42 105.0 110.0 20 70 12 25 37
44 110.0 115.0 20 70 12 25 37
45 112.5 117.5 20 70 12 25 37
46 115.0 120.0 20 70 12 25 37
48 120.0 125.0 20 70 12 25 37
50 125.0 130.0 20 70 12 25 37
52 130.0 135.0 20 70 12 25 37
54 135.0 140.0 20 70 12 25 37
55 137.5 142.5 20 70 12 25 37
56 140.0 145.0 20 70 12 25 37
58 145.0 150.0 20 70 12 25 37
60 150.0 155.0 25 70 12 25 37
62 155.0 160.0 25 80 12 25 37
64 160.0 165.0 25 80 12 25 37
65 162.0 167.5 25 80 12 25 37
66 165.0 170.0 25 80 12 25 37
68 170.0 175.0 25 80 12 25 37
70 175.0 180.0 25 80 12 25 37
72 180.0 185.0 25 80 12 25 37
75 187.0 192.0 25 80 12 25 37
76 190.0 195.0 25 80 12 25 37
80 200.0 205.0 25 80 12 25 37
90 225.0 230.0 30 90 12 25 37
100 250.0 255.0 30 90 12 25 37
120 300.0 305.0 30 100 12 25 37
