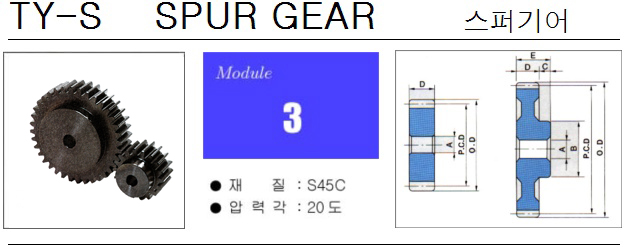

스퍼기어
마이터기어
베벨기어
스파이럴 마이터
스파이럴 베벨
랙크기어
웜&웜휠
헤리컬기어
스프라인
라젯트기어
타이밍 푸리
타이밍 벨트
체인 스프러켓
내치차(인터널)







스크롤정지





모듈1 모듈1.5 모듈2 모듈2.5 모듈3 모듈4 모듈5 모듈6 모듈8

치   수 피치원외경 치선원외경 내   경 보수외경 보수길이 치   폭 전   폭
Z P.C.D O.D A  H7 B C D E
12 36.0 42.0 15 28 15 30 45
13 39.0 45.0 15 30 15 30 45
14 42.0 48.0 15 32 15 30 45
15 45.0 51.0 15 35 15 30 45
16 48.0 54.0 15 38 15 30 45
17 51.0 57.0 15 39 15 30 45
18 54.0 60.0 15 40 15 30 45
19 57.0 63.0 15 45 15 30 45
20 60.0 66.0 15 50 15 30 45
21 63.0 69.0 15 52 15 30 45
22 66.0 72.0 15 54 15 30 45
23 69.0 75.0 15 56 15 30 45
24 72.0 78.0 15 58 15 30 45
25 75.0 81.0 20 60 15 30 45
26 78.0 84.0 20 65 15 30 45
27 81.0 87.0 20 65 15 30 45
28 84.0 90.0 20 70 15 30 45
29 87.0 93.0 20 70 15 30 45
30 90.0 96.0 20 75 15 30 45
32 96.0 102.0 20 75 15 30 45
34 102.0 108.0 20 80 15 30 45
35 105.0 111.0 20 80 15 30 45
36 108.0 114.0 20 80 15 30 45
38 114.0 120.0 25 80 15 30 45
40 120.0 126.0 25 80 15 30 45
42 126.0 132.0 25 80 15 30 45
44 132.0 138.0 25 80 15 30 45
45 135.0 141.0 25 80 15 30 45
46 138.0 144.0 25 80 15 30 45
48 144.0 150.0 25 80 15 30 45
50 150.0 156.0 25 80 15 30 45
52 156.0 162.0 25 80 15 30 45
54 162.0 168.0 25 80 15 30 45
55 165.0 171.0 25 80 15 30 45
56 168.0 174.0 25 80 15 30 45
58 174.0 180.0 25 80 15 30 45
60 180.0 186.0 25 80 15 30 45
62 186.0 192.0 25 80 15 30 45
64 192.0 198.0 25 80 15 30 45
65 195.0 201.0 25 80 15 30 45
66 198.0 204.0 25 90 15 30 45
68 204.0 210.0 25 90 15 30 45
70 210.0 216.0 25 90 15 30 45
72 216.0 222.0 25 90 15 30 45
75 225.0 231.0 25 90 15 30 45
76 228.0 234.0 25 90 15 30 45
80 240.0 246.0 30 90 15 30 45
90 270.0 276.0 30 100 15 30 45
100 300.0 306.0 30 100 15 30 45
120 360.0 366.0 30 130 15 30 45
