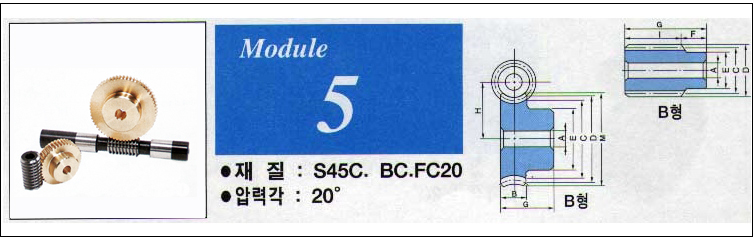

TY-WH M5 웜
상품 기호 |
모듀율 |
줄수 |
전 장 |
치 폭 |
보수길이 |
보수위치 |
내 경 |
보수외경 |
피치원외경 |
치선원외경 |
(형)중량Kgf |
G |
I |
F |
양쪽 |
AH7 |
E |
C |
D |
TY-W5 -R1
TY-W5 -R2 |
5
5 |
1
2 |
125
125 |
85
85 |
20
20 |
25
25 |
56
56 |
70
70 |
80
80 |
(B)2.9 |
TY-WH M5 웜휠 (BC)
상품기호 |
모두율 |
감속비 |
치 수 |
줄 수 |
내 경 |
보 수
외 경 |
피치원
외 경 |
목 의
외 경 |
치선원
외 경 |
치 폭 |
전 장 |
조 립
거 리 |
웨이브
두 께 |
림내경 |
(형)중량Kgf |
AH8 |
E |
C |
D |
M |
B |
G |
H |
P |
Q |
TY-WH5 -20R2
TY-WH5 -20R1 |
5
5 |
1/10
1/20 |
20
20 |
2
1 |
22
22 |
75
75 |
100
100 |
110
110 |
115
115 |
45
45 |
65
65 |
85.0
85.0 |
-
- |
-
- |
(B)3.6 |
TY-WH M5 웜휠 (FC20)
상품기호 |
모듈 |
감속비 |
치 수 |
줄 수 |
내 경 |
보 수
외 경 |
피치원
외 경 |
목 의
외 경 |
치선원
외 경 |
치 폭 |
전 장 |
조 립
거 리 |
웨이브
두 께 |
림내경 |
(형)중량Kgf |
AH8 |
E |
C |
D |
M |
B |
G |
H |
P |
Q |
TY-WH5 -20R2
|
5
|
1/10
|
20
|
2
|
22
|
75
|
100
|
110
|
115
|
45
|
65
|
85.0
|
-
|
-
|
(B)3.0
|
| TY-WH5 -20R1
|
5
|
1/20
|
20
|
1
|
22
|
75
|
100
|
110
|
115
|
45
|
65
|
85.0
|
-
|
-
|
-
|
| TY-WH5-30R2
|
5
|
1/15
|
30
|
2
|
22
|
75
|
150
|
160
|
165
|
45
|
65
|
110.0
|
15
|
156
|
(B1)4.4
|
| TY-WH5 -30R1
|
5
|
1/30
|
30
|
1
|
22
|
75
|
150
|
160
|
165
|
45
|
65
|
110.0
|
-
|
-
|
-
|
| TY-WH5 -40R1
|
5
|
1/40
|
40
|
1
|
22
|
90
|
200
|
210
|
215
|
45
|
65
|
135.0
|
15
|
-172
|
(B1)7.0
|
| TY-WH5 -50R2
|
5
|
1/25
|
50
|
2
|
22
|
90
|
250
|
260
|
265
|
45
|
65
|
160.0
|
-
|
-222
|
(B1)9.2
|
| TY-WH5 -50R1
|
5
|
1/50
|
50
|
1
|
22
|
90
|
250
|
260
|
265
|
45
|
65
|
160.0
|
-15
|
-
|
-
|
| TY-WH5 -60R |
5
|
1/60 |
60
|
1
|
22
|
100
|
300
|
310
|
315
|
45
|
65
|
185.0 |
15
|
276
|
(B1)13 |
BC, FC 허용 웜 휠토크 (Kgf-m)
RPM
상품기호 |
30 |
100 |
300 |
600 |
900 |
1200 |
TY-WH-B-5 -20R2
|
8.74
|
6.85
|
5.12
|
4.08
|
3.51
|
3.11
|
| TY-WH-B-5 -20R1
|
8.85
|
7.13
|
5.54
|
4.44
|
3.87
|
3.46
|
| TY-WH-F-5 -20R2
|
8.74
|
6.85
|
5.12
|
4.08
|
-
|
-
|
| TY-WH-F-5 -20R1
|
8.85
|
7.13
|
5.54
|
4.44
|
-
|
-
|
| TY-WH-F-5 -30R2
|
18.5
|
14.9
|
11.3
|
9.01
|
-
|
-
|
| TY-WH-F-5 -30R1
|
18.7
|
15.2
|
12.0
|
9.81
|
-
|
-
|
| TY-WH-F-5 -40R1
|
32.0
|
26.1
|
20.9
|
17.2
|
-
|
-
|
| TY-WH-F-5 -50R2
|
48.0
|
38.7
|
30.5
|
24.7
|
-
|
-
|
| TY-WH-F-5 -50R1
|
48.4
|
39.5
|
31.9
|
26.4
|
-
|
-
|
| TY-WH-F-5 -60R1 |
67.7 |
55.6 |
44.9 |
37.4 |
-
|
-
|
|
