모듈1 모듈1.5 모듈2 모듈2.5 모듈3 모듈4 모듈5 모듈6

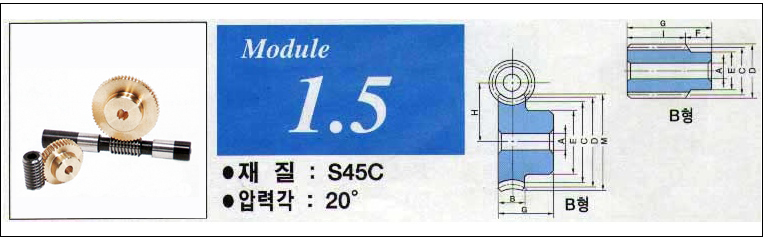

TY-W M1.5 웜

상품 기호

모듈

줄수

전 장

치 폭

보수길이

보수위치

내 경

보수외경

피치원외경

치선원외경

(형)중량Kgf

G

I

F

한 쪽

AH7

E

C

D

TY-W1.5 -R1

TY-W1.5 -R2

1.5

1.5

1

2

40

40

30

30

10

10

8

8

20

20

25

25

28

28

(B)0.12

리드각R1 3° 26′ R2 6° 54′


TY-WH M1.5 웜휠 (BC)

상 품 기 호

모듈

감속비

치 수

줄 수

내 경

보 수

외 경

피치원

외 경

목 의

외 경

치선원

외 경

치 폭

전 장

조 립

거 리

웨이브

두 께

림내경

(형)중량Kgf

AH8

E

C

D

M

B

G

H

P

Q

TY-WH1.5 -20R2

TY-WH1.5 -20R1

1.5

1.5

1/10

1/20

20

20

2

1

8

8

22

22

30

30

33

33

34.5

34.5

12

12

22

22

27.5

27.5

-

-

-

-

(B)0.1



TY-WH M1.5 웜휠 (FC20)

 상 품 기 호

모두율

감속비

치 수

줄 수

내 경

보 수

외 경

피치원

외 경

목 의

외 경

치선원

외 경

치 폭

전 장

조 립

거 리

웨이브

두 께

림내경

(형)중량Kgf

AH8

E

C

D

M

B

G

H

P

Q

TY-WH1.5 -30R1

TY-WH1.5 -40R1

TY-WH1.5 -50R

TY-WH1.5 -60R1

TY-WH1.5 -80R1

TY-WH1.5 -100R1

1.5

1.5

1.5

1.5

1.5

1.5

1/30

1/40

1/50

1/60

1/80

1/100

30

40

50

60

80

120

1

1

1

1

1

1

10

12

12

12

15

15

30

30

40

40

50

50

45

60

75

90

120

150

48

63

78

93

123

153

49.5

64.5

79.5

94.5

124.5

154.5

12

12

14

14

14

14

22

22

24

24

24

24

35.0

42.5

50.0

57.5

72.5

87.5

-

-

6

6

6

6

-

-

66

82

112

142

(B)0.17

(B)0.25

(B1)0.42

(B1)0.50

(B2)0.75

(B2)1.0



BC, FC 허용 웜 휠토크 (Kgf-m)

RPM

상품기호

30

100

300

600

900

1200

TY-WH-B-1.5 -20R2

TY-WH-B-1.5 -20R1

TY-WH-F-1.5 -30R1

TY-WH-F-1.5 -40R1

TY-WH-F-1.5 -50R1

TY-WH-F-1.5 -60R1

TY-WH-F-1.5 -80R1

TY-WH-F-1.5 -100R1

0.28

0.29

0.61

1.05

1.58

2.59

4.38

6.54

0.23

0.24

0.51

0.88

1.33

2.19

3.74

5.64

0.17

0.18

0.40

0.71

1.08

1.78

3.05

4.65

0.14

0.15

0.34

0.60

0.93

1.53

2.67

4.07

0.12

0.13

0.30

0.54

0.83

1.39

2.41

3.69

0.11

0.12

0.27

0.49

0.76

1.26

2.22

3.41
