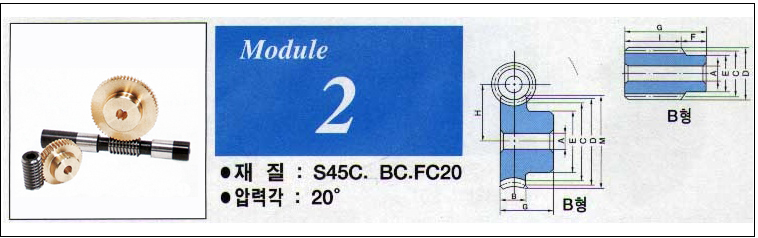

TY-W M2 웜
상품 기호 |
모듀율 |
줄수 |
전 장 |
치 폭 |
보수길이 |
보수위치 |
내 경 |
보수외경 |
피치원외경 |
치선원외경 |
(형)중량Kgf |
G |
I |
F |
한 쪽 |
AH7 |
E |
C |
D |
TY-W2 -R1
TY-W2 -R2 |
2
2 |
1
2 |
46
46 |
32
32 |
14
14 |
12
12 |
25
25 |
31
31 |
35
35 |
(B)0.2 |
TY-WH M2 웜휠 (BC)
상품기호 |
모듈 |
감속비 |
치 수 |
줄 수 |
내 경 |
보 수
외 경 |
피치원
외 경 |
목 의
외 경 |
치선원
외 경 |
치 폭 |
전 장 |
조 립
거 리 |
웨이브
두 께 |
림내경 |
(형)중량Kgf |
AH8 |
E |
C |
D |
M |
B |
G |
H |
P |
Q |
TY-WH2 -20R2
TY-WH2 -20R1 |
2
2 |
1/10
1/20 |
20
20 |
2
1 |
12
12 |
33
33 |
40
40 |
44
44 |
46
46 |
22
22 |
35
35 |
35.5
35.5 |
-
- |
-
- |
(B)0.84 |
TY-WH M2 웜휠 (FC20)
상품기호 |
모듈 |
감속비 |
치 수 |
줄 수 |
내 경 |
보 수
외 경 |
피치원
외 경 |
목 의
외 경 |
치선원
외 경 |
치 폭 |
전 장 |
조 립
거 리 |
웨이브
두 께 |
림내경 |
(형)중량Kgf |
AH8 |
E |
C |
D |
M |
B |
G |
H |
P |
Q |
|
TY-WH2 -20R2
|
2
|
1/10
|
20
|
2
|
12
|
33
|
40
|
44
|
46
|
22
|
35
|
35.5
|
-
|
-
|
(B)0.2
|
| TY-WH2 -20R1
|
2
|
1/20
|
20
|
1
|
12
|
33
|
40
|
44
|
46
|
22
|
35
|
35.5
|
-
|
-
|
-
|
| TY-WH2 -30R2
|
2
|
1/15
|
30
|
2
|
12
|
40
|
60
|
64
|
66
|
22
|
35
|
45.5
|
-
|
-
|
(B)0.53
|
| TY-WH2 -30R1
|
2
|
1/30
|
30
|
1
|
12
|
40
|
60
|
64
|
66
|
22
|
35
|
45.5
|
-
|
-
|
-
|
| TY-WH2 -40R1
|
2
|
1/40
|
40
|
1
|
12
|
45
|
80
|
84
|
86
|
22
|
35
|
55.5
|
-
|
-
|
(B)0.9
|
| TY-WH2 -50R2
|
2
|
1/25
|
50
|
2
|
12
|
48
|
100
|
104
|
106
|
22
|
35
|
65.5
|
9
|
88
|
(B1)1.0
|
| TY-WH2 -50R1
|
2
|
1/50
|
50
|
1
|
12
|
48
|
100
|
104
|
106
|
22
|
35
|
65.5
|
-
|
-
|
-
|
| TY-WH2 -60R1 |
2
|
1/60 |
60 |
1
|
12
|
50
|
120
|
124
|
126
|
22
|
35
|
75.5
|
9
|
108
|
(B1)1.3 |
\FC, BC 허용 웜 휠토크 (Kgf-m)
RPM
상품기호 |
30 |
100 |
300 |
600 |
900 |
1200 |
TY-WH-B-2 -20R2
|
0.73
|
0.59
|
0.45
|
0.36
|
0.31
|
0.28
|
| TY-WH-B-2 -20R1
|
0.74
|
0.62
|
0.48
|
0.40
|
0.35
|
0.31
|
| TY-WH-F-2 -20R2
|
0.73
|
0.59
|
0.45
|
0.36
|
0.31
|
0.28
|
| TY-WH-F-2 -20R1
|
0.74
|
0.62
|
0.48
|
0.40
|
0.35
|
0.31
|
| TY-WH-F-2 -30R2
|
1.57
|
1.30
|
0.99
|
0.81
|
0.71
|
0.64
|
| TY-WH-F-2 -30R1
|
1.58
|
1.33
|
1.05
|
0.88
|
0.78
|
0.70
|
| TY-WH-F-2 -40R1
|
2.70
|
2.28
|
1.83
|
1.55
|
1.37
|
1.24
|
| TY-WH-F-2 -50R2
|
4.06
|
3.39
|
2.63
|
2.23
|
1.95
|
1.77
|
| TY-WH-F-2 -50R1
|
4.09
|
3.45
|
2.80
|
2.39
|
2.12
|
1.93
|
| TY-WH-F-2 -60R1 |
5.72 |
4.86 |
3.94 |
3.37 |
3.03 |
2.75 |
|
