랙크기어1 랙크기어2 양면끝가공 랙크기어 설치구멍가공 랙크기어 둥근랙크기어

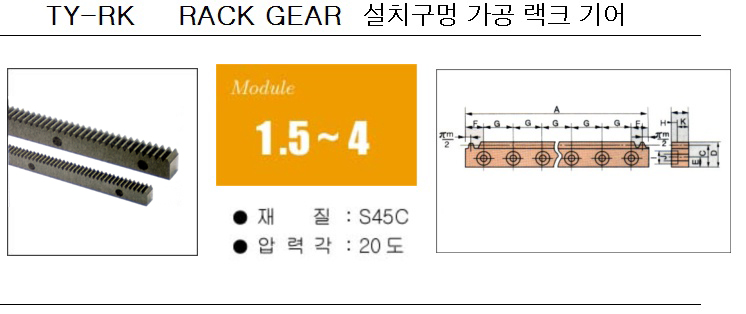

설치구명가공랙 1000 . 1500 . 2000mm

상품 기호

모듀율

전장

치폭

높이

물림높이

유효

E

F

G

설치

사용

구멍치수







M

A

B

D

C

치수







구멍수

나사

H

I

J

K
TY-RK-1.5      -1000 1.5 999.03 15 20 18.5 212 8 49.52 180 6 M5 6 10 6 9
TY-RK-2         -1000 2 1005.31 20 25 23.0 160 10 52.66 180 6 M6 7 11 7 13
TY-RK-2.5      -1000 2.5 1005.31 25 30 27.5 128 12 52.66 180 6 M8 9 14 9 16
TY-RK-3         -1000 3 999.03 30 35 32.0 106 14 49.52 180 6 M10 11 17.5 11 19
TY-RK-4         -1000 4 1005.31 40 45 41.0 80 18 52.66 180 6 M12 14 20 14 26
TY-RK-5         -1000 5 1005.31 50 50 45.0 64 20 62.66 220 5 M14 16 23 16 34
TY-RK-6         -1000 6 999.03 60 60 54.0 53 23 59.52 220 5 M16 18 26 18 42

TY-RK-1.5      -1500 1.5 1507.96 15 20 18.5 320 8 33.98 180 9 M5 6 10 6 9
TY-RK-2         -1500 2 1507.96 20 25 23.0 240 10 33.98 180 9 M6 7 11 7 13
TY-RK-2.5      -1500 2.5 1507.96 25 30 27.5 192 12 33.98 180 9 M8 9 14 9 16
TY-RK-3         -1500 3 1507.96 30 35 32.0 160 14 33.98 180 9 M10 11 17.5 11 19
TY-RK-4         -1500 4 1507.96 40 45 41.0 120 18 33.98 180 9 M12 14 20 14 26
TY-RK-5         -1500 5 1507.96 50 50 45.0 96 20 33.98 220 7 M14 16 23 16 34




TY-RK-1.5      -2000 1.5 2049.98 15 20 18.5 435 8 34.94 180 12 M5 6 10 6 9
TY-RK-2         -2000 2 2048.31 20 25 23.0 326 10 34.15 180 12 M6 7 11 7 13
TY-RK-2.5      -2000 2.5 2049.88 25 30 27.5 261 12 34.94 180 12 M8 9 14 9 16
TY-RK-3         -2000 3 2045.17 30 35 32.0 217 14 32.58 180 12 M10 11 17.5 11 19
TY-RK-4         -2000 4 2048.31 40 45 41.0 163a 18 34.15 180 12 M12 14 20 14 26
