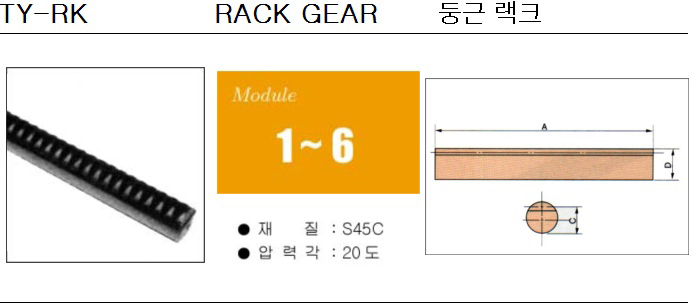

랙크기어1 랙크기어2 양면끝가공 랙크기어 설치구멍가공 랙크기어 둥근랙크기어





둥근랙 전장 500 .  1000mm

상품 기호

모듀율

전장

외경

물림 높이

치수

M

A

D h9

 C
TY-RK-1  -500 1 500 10 9.0 159
TY-RK-1.5 -500 1.5 500 15 13.5 105
TY-RK-2 -500 2 500 20 18.0 80
TY-RK-2 -1000 2 1000 20 18.0 160
TY-RK-2.5 -500 2.5 500 25 22.5 63
TY-RK-2.5 -1000 2.5 1000 25 22.5 128
　 　 　 　 　


TY-RK-3 -500 3 500 30 27.0 52
TY-RK-3 -1000 3 1000 30 27.0 106
TY-RK-4 -500 4 500 40 36.0 39
TY-RK-4 -1000 4 1000 40 36.0 79
　 　 　 　 　 　
TY-RK-5 -1000 5 1000 50 45.0 64
TY-RK-6 -1000 6 1000 60 54.0 53





ROK 허용 전달표

상품 기호

모듀율

전장

치폭

높이

물림 높이

치수

M

A

B

D

C
    RPM 12 15 20 25 30 40

S1S 44 50 57 62 65 70
TYRK016 -1S 67 68 69 71 71 73

S1.5S 100 114 129 140 147 157
TYRKO -1.5S 150 153 157 159 161 164
　
S2S 179 203 230 248 262 280
TYRKO -2S 268 273 279 283 286 291

S2.5S 279 317 359 388 409 438
TYRKO -2.5S 418 426 436 442 448 455

S2.5S 402 456 517 559 589 630
TYRKO -3S 602 613 627 634 644 655

S4S 714 810 919 993 1046 1119
TYRKO -4S 1070 1089 1113 1131 1144 1163

S5S 1122 1271 1443 1559 1642 1464
TYRKO -5S 1680 1710 1748 1776 1796 1522

S6S 1617 1833 2080 2246 2367 2110
TYRKO -6S 2422 2466 2520 2559 2590 2194
TY-RK-5 -1000 5 1000 50 45.0 64

53
TY-RK-6 -1000 6 1000 60 54.0 53

40
