헤리칼 기어1

헤리칼 기어2

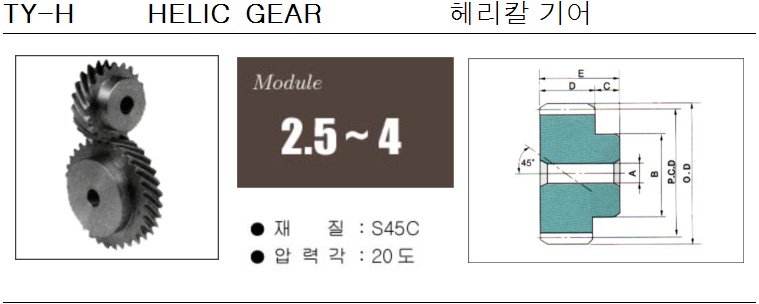

M2.5(S45C) 비틀림각도 45도 좌, 우

상품 기호	비틀림	모듀율	치 수	피치원직경	치수원직경	내 경	보수외경	보수길이	치 폭	전 장	(형)중량
상품 기호	방향	M	Z	PCD	OD	A H7	B	C	D	E	Kgf
TY-H2.5 10R TY-H2.5 10L	右左	2.5	10	35.35	40.3	12	26	16	22	38	(B)0.2
TY-H2.5 13R TY-H2.5 13L	右左	2.5	13	45.96	50.9	15	35	16	22	38	(B)0.35
TY-H2.5 15R TY-H2.5 15L	右左	2.5	15	53.03	58	15	40	16	22	38	(B)0.49
TY-H2.5 20R TY-H2.5 2OL	右左	2.5	20	70.71	75.7	20	60	16	22	38	(B)0.95
TY-H2.5 26R TY-H2.5 26L	右左	2.5	26	91.92	96.9	20	70	16	22	38	(B)1.5
TY-H2.5 30R TY-H2.5 30L	右左	2.5	30	106.06	111	20	80	16	22	38	(B)2.1

M3(S45C)

상품 기호	비틀림	모듀율	치 수	피치원직경	치수원직경	내 경	보수외경	보수길이	치 폭	전 장	(형)중량
상품 기호	방향	M	Z	PCD	OD	A H7	B	C	D	E	Kgf
TY-H3 10R TY-H3 10L	右左	3	10	42.42	48.4	15	34	18	25	43	(B)0.11
TY-H3 13R TY-H3 13L	右左	3	13	55.15	61.1	20	45	18	25	43	(B)0.21
TY-H3 15R TY-H3 15L	右左	3	15	63.63	69.6	20	50	18	25	43	(B)0.31
TY-H3 20R TY-H3 2OL	右左	3	20	84.85	90.8	20	60	18	25	43	(B)0.52
TY-H3 26R TY-H3 26L	右左	3	26	110.3	116.3	20	80	18	25	43	(B)0.90
TY-H3 30R TY-H3 30L	右左	3	30	127.26	133.3	20	90	18	25	43	(B)1.2

M4(S45C)

상품 기호	비틀림	모듀율	치 수	피치원직경	치수원직경	내 경	보수외경	보수길이	치 폭	전 장	(형)중량
상품 기호	방향	M	Z	PCD	OD	A H7	B	C	D	E	Kgf
TY-H4 10R TY-H4 10L	右左	4	10	56.56	64.5	20	45	20	30	50	(B)0.7
TY-H4 13R TY-H4 13L	右左	4	13	73.53	81.5	20	60	20	30	50	(B)1.3
TY-H4 15R TY-H4 15L	右左	4	15	84.84	92.8	20	70	20	30	50	(B)1.9
TY-H4 20R TY-H4 2OL	右左	4	20	113.13	121.1	20	90	20	30	50	(B)3.3
TY-H4 26R TY-H4 26L	右左	4	26	147.07	155	20	100	20	30	50	(B)5.3
TY-H4 30R TY-H4 30L	右左	4	30	169.68	177.7	20	110	20	30	50	(B)6.7
